繼電器如何科學應用與選擇

　　繼電器是一種常用于自動控制電路的電子控制裝置，其實就是用較小的電流來控制較大電流的“自動開關”，所以在電路中起到自動調節，安全保護，轉換電路等作用。繼電器作為應用領域相當廣泛的電子元件，受到很多用戶的選用。

　　使用方法：

　　1、繼電器額定工作電壓的選擇

　　繼電器額定工作電壓是繼電器最重要的技術參數之一。在使用繼電器時，應首先考慮繼電器線圈所在電路的工作電壓，繼電器的額定工作電壓應等于繼電器所在電路的工作電壓。電路工作電壓一般為繼電器額定工作電壓的0.86。請注意，電路的工件電壓不得超過繼電器的額定工作電壓，否則繼電器線圈容易燒毀。

　　此外，有些集成電路(如NE 555電路)可以直接驅動繼電器，而有些集成電路(如COMS電路)輸出電流較小，需要增加初級晶體管放大器電路來驅動繼電器，這需要考慮到晶體管輸出電流應大于繼電器額定工作電流。

　　2、觸點負載的選擇

　　接觸載荷是指觸頭的承載能力。繼電器的觸點在轉換時能承受一定的電壓和電流。因此，在使用繼電器時，應考慮在觸頭上增加的電壓和通過觸頭的電流不應超過繼電器的接觸負載能力。例如，繼電器的接觸負載為28V(DC)×10A，表明繼電器只能工作在直流電壓為28V的電路上，接觸電流為10A，超過28V或10A，影響繼電器的正常使用，甚至燒毀觸點。

　　3、繼電器線圈電源的選擇

　　這意味著繼電器線圈使用的是直流電(DC)還是交流電(AC)。通常，初學者在電子生產活動中，都是使用電子電路，而電子電路經常使用直流電源，所以必須使用線圈式直流電壓繼電器。

　　使用注意事項：

　　1.運輸和安裝

　　繼電器的是一種精密機械，對運輸方式有嚴格的要求。在制造過程中，為了使繼電器在運輸過程中得到最佳保護，采用了多種方法。因此，繼電器的初始性能不應在傳入檢查和用戶今后的使用和安裝中被破壞。

　　為了防止拉拔端表面污染，不應直接接觸拉深端，否則會導致可焊性下降。

　　引線的位置應與印刷板的孔位置一致，任何不適當?shù)膮f(xié)調都可能對繼電器造成危險的動作。損壞其性能和可靠性，請參閱打孔機中的鉆孔圖。

　　應注意監測儲存溫度，以避免繼電器儲存時間過長(建議儲存時間不超過三個月)。繼電器應存儲并安裝在干凈的環境中。

　　2.涂層焊劑

　　非塑性密封繼電器易被焊劑污染。建議采用防磁性或塑料密封繼電器，以防止焊劑氣體從出口處侵入，防止基座與殼體之間的間隙。該繼電器適用于多泡涂敷劑或噴霧劑工藝.如果磁通電阻繼電器是預熱和干燥，它可以進一步研究。

　　3.焊接工藝

　　使用焊劑或自動焊接時不要破壞繼電器的性能。防熔劑繼電器或塑料密封繼電器可用于浸焊或波峰焊接過程，但應根據所選擇的繼電器控制最大焊接溫度和時間。

　　4.清洗過程

　　應避免整體清洗非塑料密封繼電器，塑料密封繼電器的清洗應采用適當?shù)那逑磩?，建議使用氟利昂或酒精;應盡量避免超聲波清洗，因?yàn)閼?yīng)避免超聲波的諧波頻率。并且應在清洗和干燥后立即進行通風，以將繼電器降低到室溫。

　　選擇方法：

　　1、按使用環境選型

　　使用環境條件主要指溫度、濕度、低氣壓、振動和沖擊。此外，尚有封裝方式、裝置方法、外形尺寸及絕緣性等要求。由于資料和結構不同，繼電器承受的環境力學條件各異，逾越產品規范規定的環境力學條件下使用，有可能損壞繼電器，可按整機的環境力學條件或高一級的條件選用。

　　對電磁干擾或射頻干擾比較敏感的裝置周圍，最好不要選用交流電激勵的繼電器。選用直流繼電器要選用帶線圈瞬態抑制電路的產品。那些用固態器件或電路提供激勵及對尖峰信號比較敏感地方，也要選擇有瞬態抑制電路的產品。

　　2、按輸入信號不同確定繼電器種類

　　按輸入信號是電、溫度、時間、光信號確定選用電磁、溫度、時間、光電繼電器，這是沒有問題的這里特別說明電壓、電流繼電器的選用。若整機供給繼電器線圈是恒定的電流應選用電流繼電器，恒定電壓值則選用電壓繼電器。

　　3、輸入?yún)⒘康倪x定

　　與用戶密切相關的輸入量是線圈工作電壓或電流而吸合電壓或電流則是繼電器制造廠控制繼電器靈敏度并對其進行判斷、考核的參數。對用戶來講，只是一個工作下極限參數值?？刂破桨蚕禂?shù)是工作電壓電流/吸合電壓電流如果在吸合值下使用繼電器，不可靠的不安全的環境溫度升高或處于振動、沖擊條件下，將使繼電器工作不可靠。

　　4、根據負載情況選擇繼電器觸點的種類和容量

　　國內外臨時實踐證明，約70%故障發生在觸點上，這足見正確選擇和使用繼電器觸點非常重要。

　　觸點組合形式和觸點組數應根據被控回路實際情況確定。常用的觸點組合形式見表6動合觸點組和轉換觸點組中的動合觸點對，由于接通時觸點回跳次數少和觸點燒蝕后補償量大，其負載能力和接觸可靠性較動斷觸點組和轉換觸點組中的動斷觸點對要高，整機線路可通過對觸點位置適當調整，盡量多用動合觸點。

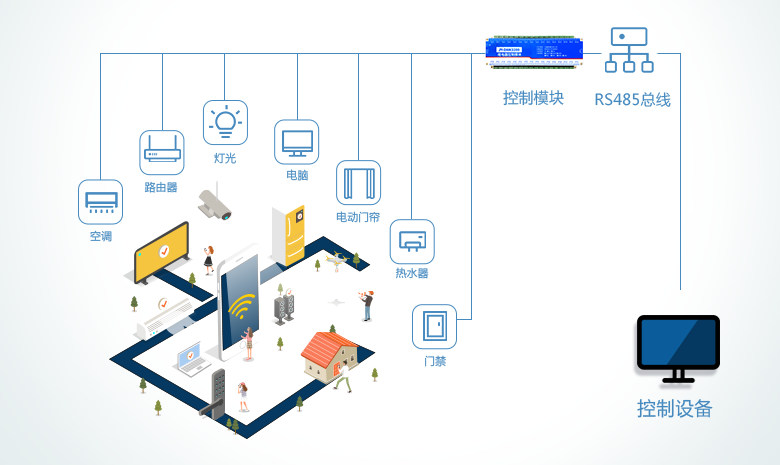

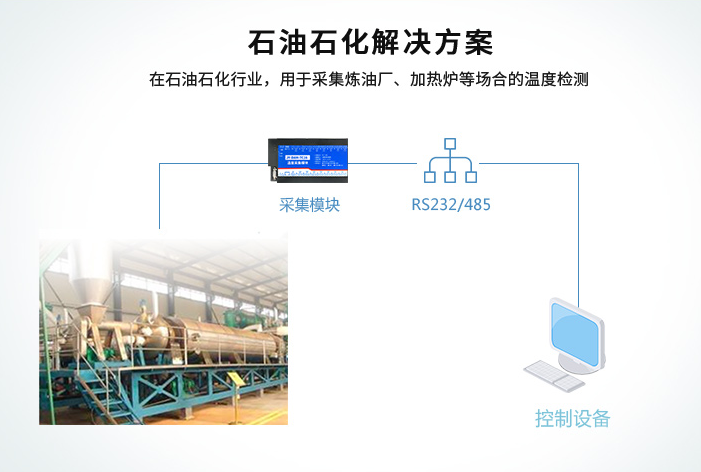

　　應用領域：

　　繼電器有著廣泛的應用領域，其環境條件和技術要求也有很大的不同。即使在同一應用領域不同的使用場合，要求也不盡相同。下面的凌創輝電子簡要介紹了不同應用領域下繼電器的要求。

　　1.汽車領域

　　繼電器在汽車工業中的應用越來越廣泛。較常見的繼電器有：起動電機的起動繼電器、喇叭繼電器、電動機、光亮度控制繼電器、空調控制繼電器、推挽門自動開閉控制繼電器、玻璃窗提升控制繼電器。

　　2.家用電器

　　(1)空調

　　繼電器主要用于控制壓縮機電機、風扇電機和冷卻泵電機以執行相關的控制功能，家用電器壓縮機電機的功率一般為1~3馬力，風扇電機和冷卻泵電機的功率為1/4~2馬力。

　　由于負荷的啟動，產生了很大的浪涌電流，約為全負荷工作電流的6倍。因此繼電器的負載能力必須留出足夠的裕度;當繼電器被吸入時，需要盡可能地消除接觸回彈;要求繼電器迅速釋放并盡可能減少觸點回彈量。

　　(2)家用電器

　　在這一領域，繼電器被用于洗衣機、微波爐、電加熱器等。

　　繼電器接觸負荷：達到220 V，5000 W加熱器(或1馬力馬達)負載，如驅動螺線管、其他繼電器線圈、指示器和其他小負荷。

　　繼電器的預期壽命為5至10年。也就是說，繼電器的壽命為105至2×105倍。環境溫度為-40至55℃(微波爐、電暖器高達85℃)，相對濕度為20%至95%。
