「聚英電子」GPRS DTU的工作原理及功能

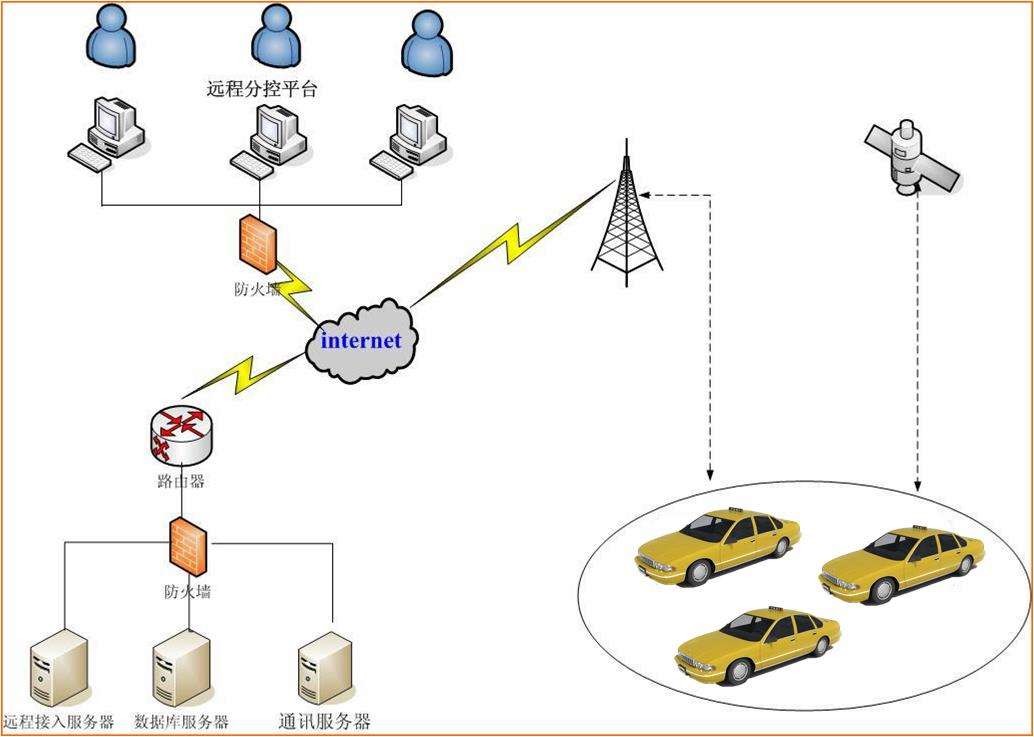

在工業物聯網的組成架構中，大量應用了GPRS DTU等模塊，那么GPRS DTU在其中發揮了什么作用呢?聚英電子解讀如下：

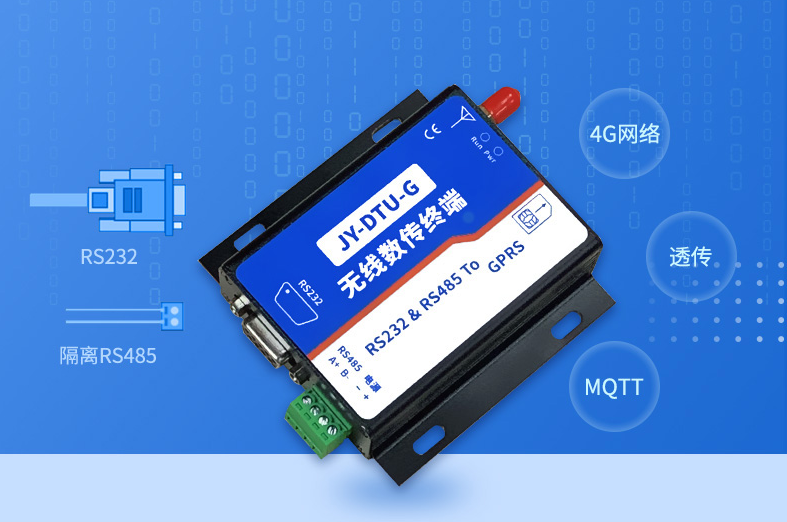

　　GPRS DTU 簡稱GPRS模塊，即串口服務器的無線版，其功能與串口服務器類似。利用移動和聯通遍布全國的GSM網絡，通過短信方式進行數據傳輸。

　　GPRS網絡是基于現有的GSM網絡來實現的。在現有的GSM網絡中需增加一些節點，如GGSN(Gateway GPRS Supporting Node，GPRS網關支持節點)和SGSN( Serving GSN，GPRS服務支持節點)，GSN是GPRS網絡中最重要的網絡節點。GSN具有移動路由管理功能，可以連接各種類型的數據網絡，并可以連到GPRS寄存器。GSN可以完成移動終端和各種數據網絡之間的數據傳送和格式轉換。

　　GSN可以是一種類似于路由器的獨立設備，也可以與GSM中的MSC集成在一起。GSN有兩種類型：一種為SGSN( Serving GSN，服務GSN)，另一種為GGSN(Gateway GSN，網關GSN)，SGSN的主要作用是記錄移動終端的當前位置信息，并且在移動終端和GGSN之間完成移動分組數據的發送和接收。GGSN主要是起網關作用，可以和多種不同的數據網絡連接，如ISDN、PSPDN和LAN等。國外有些資料甚至將GGSN稱為GPRS路由器。GGSN可以把GSM網中的GPRS 分組數據包進行協議轉換，從而可以把這些分組數據包傳送到遠端的TCP/IP或X.25網絡。

　　GPRS工作時，通過路由管理來進行尋址和建立數據連接，而GPRS的路由管理表現在以下三方面：移動終端發送數據的路由建立;移動終端接收數據的路由建立;以及移動終端處于漫游時數據路由的建立。

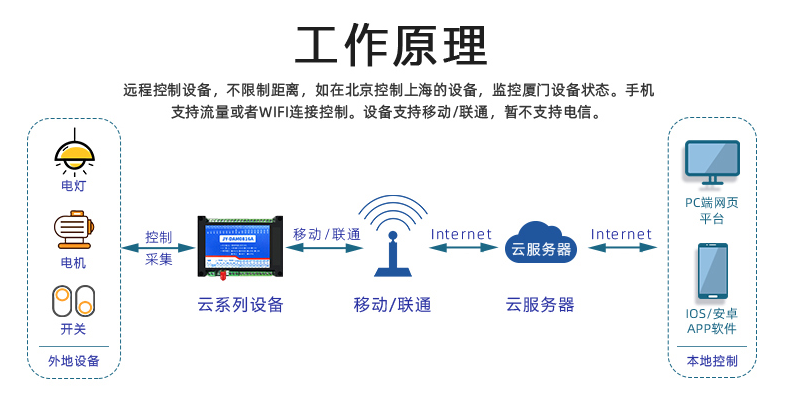

　　工作原理

　　DTU與服務器之間的通信是由GPRS DTU端(客戶端)發起的，服務器端通過發回反饋或接受通信來對DTU端做出響應。DTU端與服務器端共同組成了基于GPRS和INTERNET網絡通信的應用系統。相比DTU端，服務器端安裝有更為復雜的應用程序，能夠接受任何DTU端發起的通信請求，并時刻檢測鏈路中的通信狀態，從而實現實時數據采集、數據庫服務等應用。

　　DTU端需要預先知道服務器端的IP地址和端口號，然后才能發起通信請求，而一旦通信建立，服務器端和DTU端就沒有區別了。

　　服務器的IP地址既可以是公網IP(固定IP)也可以是通過域名解析服務器獲取的動態域名。

　　服務器的端口號通常對應于服務器中運行的特定應用程序，如端口號TCP 21被FTP服務使用，TCP 80被超文本服務器(Http)使用。即服務器端的應用程序支持通過特定的端口號實現發送和接收數據。

　　主要功能

　　1)內部集成TCP/IP協議棧

　　GPRS DTU內部封裝了PPP撥號協議以及TCP/IP協議棧并且具有嵌入式操作系統，從硬件上，可看作是嵌入式PC與無線GPRS MODEM的結合，具備GPRS撥號上網以及TCP/IP數據通信的功能。

　　2)提供串口數據雙向轉換功能

　　GPRS DTU提供了串行通信接口，包括RS232，RS485，RS422等都屬于常用的串行通信方式，而且GPRS DTU在設計上大都將串口數據設計成“透明轉換”的方式，也就是說GPRS DTU可以將串口上的原始數據轉換成TCP/IP數據包進行傳送，而不需要改變原有的數據通信內容。因此，GPRS DTU可以和各種使用串口通信的用戶設備進行連接，而且不需要對用戶設備作改動。

　　3)支持自動心跳，保持永久在線

　　GPRS通信網絡的優點之一就是支持GPRS終端設備永久在線，因此典型的GPRS DTU在設計上都支持永久在線功能，這就要求DTU包含了上電自動撥號、采用心跳包保持永久在線(當長時間沒有數據通信時，移動網關將斷開DTU與中心的連接，心跳包就是DTU與數據中心在連接被斷開之前發送一個小數據包，以保持連接不被斷開)、支持斷線自動重連、自動重撥號等特點。

　　4)支持參數配置，永久保存

　　GPRS DTU作為一種通信設備，其應用場合十分廣泛。在不同的應用中，數據中心的IP地址及端口號，串口的波特率等都是不同的。因此，GPRS DTU都應支持參數配置，并且將配置好的參數保存內部的永久存儲器件內(一般為FLASH或EEPROM等)。一旦上電，就自動按照設置好的參數進行工作。

　　應用范圍

　　GPRS是在現有GSM網絡上開通的一種新型的分組數據傳輸業務，在有GPRS承載業務支持的標準化網絡協議的基礎上，GPRS可以提供系列交互式業務服務：

　　1、點對點面向連接的數據業務。為兩個用戶或者多個用戶之間發送多分組的業務，該業務要求有建立連接、數據傳送以及連接釋放等工作程序。

　　2、單點對多點業務。根據某個業務請求者的要求，把單一信息傳送給多個用戶。該業務又可以分為點對多點多信道廣播業務、點對多點群呼業務和IP多點傳播業務。

　　3、點對點無連接型網絡業務。各個數據分組彼此互相獨立，用戶之間的信息傳輸不需要端到端的呼叫建立程序，分組的傳送沒有邏輯連接，分組的交付沒有確認保護，是由IP協議支持的業務。

　　GPRS除了提供點對點、點對多點的數據業務外，還能支持用戶終端業務、補充業務、 GSM短消息業務和各種GPRS電信業務。
