modbus RTU協(xié)議問題

問：我的設備構成是2臺modbus RTU協(xié)議的變頻器(通過485連接到6120的485串口上，設置設備地址是10和11。每臺變頻器的參數地址通信代碼是C02H ,C07H 和C08H，分別代表頻率、設定壓力和反饋壓力，共有6個數據需要傳輸。請問如何在6120中添加從機配置，我設置了幾次都沒有保存下來，應當注意什么問題，配置軟件詳細的使用說明?

答:

您好，感謝您對聚英電子的支持。

① ：軟件配置問題

在配置好參數之后，建議選擇【保存RTU當前設置】進行保存當前RTU參數配置。

按鈕【設定】用于將參數下載到RTU當中。

在每次配置成功之后，都會彈出配置成功的對話框。

如果多次配置不成功，建議重新打開軟件，載入RTU參數配置，然后進行配置。

關于沒有保存的關鍵問題可能是：沒有選擇【修改】，以后配置軟件版本中，會逐步將軟件人性化處理。

②：modbus主機配置

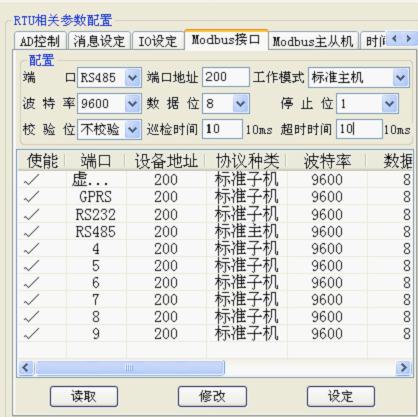

首先配置RTU的485接口為modbus主機設備(波特率配置在DTU參數配置——連接設置——RS485設置)參考如下：

點擊【修改】，將配置參數保存;

點擊【設定】，下載配置參數到RTU中。

③：Modbus從機配置

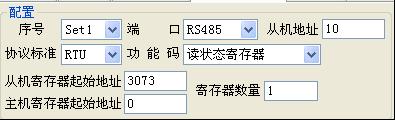

添加兩臺從機，每臺寄存器表如下(modbus RTU協(xié)議、只讀寄存器)：

配置如下：

注意：從機地址不能和【端口地址】、【設備地址】、0XFF、0xFE、0xFD、0x00。

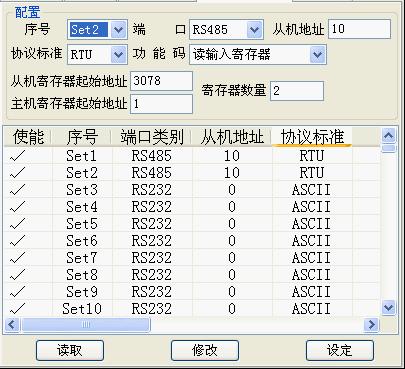

添加10號從機，C02地址如下(注意：變頻器的起始地址為1，而RTU的起始地址為0，故需減1)：

然后添加其余兩個寄存器地址，配置如下(主機寄存器地址需要逐步增加)：

這樣在主機的的寄存器地址會有如下映射定義：

最后重啟設備就可以。

如需通過GPRS訪問這三個主機寄存器信息，就需要使用GPRS的端口地址或者0xFD來訪問。
