GPRS DTU海工鋼結構遠程智能防腐監測系統

　　1、引言

　　海水是具有很強腐蝕性的電解質，海上鋼結構處于海洋的腐蝕環境中，受到的破壞是非常大的。海洋環境的腐蝕問題是與海洋開發相伴而來的重要問題之一。全世界每年因腐蝕造成經濟損失達6 000億～12 000億美元，占各國國民生產總值之和的2%～4%，是綜合自然災害(即地震、臺風、水災等)損失總和的6倍。由于海洋環境腐蝕的特殊性，造成的危害主要有：資源、材料和間接能源的巨大浪費;明顯地縮短材料使用壽命;災害性事故的隱患，可能會造成人身傷亡和巨大的經濟損失;污染海洋環境。鋼結構以其優良的物理、機械及施工性能，在海港工程中得到越來越廣泛的應用，對海工鋼結構腐蝕狀況的監測，是保證海港工程正常作業、消除安全隱患、減少甚至杜絕事故的重要工作之一，因此顯得十分重要。

　　腐蝕監測是海工鋼結構防腐的重要組成部分，但長期以來并未得到足夠重視。近年來，我國海上鋼結構腐蝕問題日益突出，腐蝕帶來的嚴重經濟損失甚至安全事故使人們愈感棘手。當人們努力尋找防腐蝕有效途徑時，腐蝕監測作為防腐的基礎工作得到了人們的重視。海洋腐蝕是一個漸進的過程，常規檢測由于在時間上的不連續性，會帶來報警不及時的問題。只有連續的腐蝕狀態自動監測才能從根本上解決這一問題?；贕PRS DTU的遠程監控系統為解決這一問題提供了很大的幫助。

　　2、系統組成

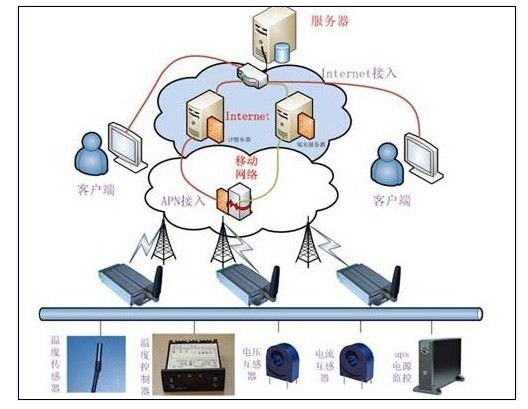

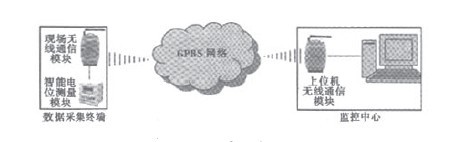

　　隨著無線通訊技術的發展，為腐蝕監測提供了有力的技術支持。通用分組無線業務(GPRS)是一種新型的數據傳輸技術，以國家公眾移動網的GPRS業務為傳輸手段，大大的降低了系統的建網成本，而且可靠性高，網絡覆蓋范圍廣，布點方便，擴容簡單，組網迅速，維護費用低廉。通過GPRS服務，數據采集終端設備可以借助手機無線通信網絡接人主機，進行數據交換。如圖1所示，基于GPRS的腐蝕監測系統主要由3部分組成：遙測站的數據采集終端、監控中心、GPRS傳輸網絡。

　　2.1、系統功能及原理

　　GPRS智能遠程遙測系統的作用原理是：監控中心的電腦通過無線通信模塊，借助GPRS傳輸網絡向數據采集終端的無線數傳終端(DTU)下達讀數指令。按照監控中心的指令，終端的無線數傳終端DTU指示智能電位測量模塊進行即時電位測量并將結果再通過GPRS傳輸網絡傳回監控中心。該系統的主要功能歸納起來有：①數據接收處理：實時接收遙測點鋼管樁的保護電位并進行合理判斷;②應答查詢：定時或手動查詢鋼管樁的陰極保護情況;⑧數據庫管理：原始、歷史數據庫的形成、檢索、查詢等;④數據輸出：可通過顯示器、打印機、繪圖儀等設備輸出電位統計圖;⑤聯網通訊：可實現多計算機通訊。系統在受到強烈電磁干擾時，能夠自動恢復正常工作，減少用戶的維護工作量。

　　2.2、監控中心

　　監控中心由無線數據收發模塊和PC機兩部分組成。無線模塊為遠方設備的監視、控制、遠程抄表等應用提供數據傳輸通道。它既可以采用中國移動通信公司提供的GPRS網絡進行數據傳輸，也可以采用短消息(SMS)的方式進行數據傳輸。用戶可以根據實際情況選用GPRS通道或者SMS通道，并且可以隨時在上述兩通道間進行切換。

　　2.3、數據采集終端

　　數據采集終端根據需要安裝于各測點，分別采集保護電位的信息。終端軟件實現各模塊的初始化、監控中心IP地址和端口設置、通訊任務、狀態監測、數據處理等功能。程序采用模塊化設計，由數據采集模塊與無線模塊兩部分組成，兩模塊之間以RS232協議進行串行通信。數據采集模塊對現場保護電位進行測量，并把測量結果傳送到無線模塊，再經由無線模塊通過無線網絡傳送到數據處理中心。

　　主要硬件設備GPRS DTU：

　　工業級GSM/GPRS MODEM JY-MD：

　　工業級GSM/GPRS MODEM JY-MD，是一款基于移動GSM/GPRS網絡平臺，內嵌工業級GSM/GPRS無線模塊的撥號上網設備。產品特別針對工業現場的復雜環境而設計,通過 RS-232或 RS-485接口. 使用簡單的AT命令交互界面，這樣用戶面對的是基于串口通訊的 AT指令接口，可以完成端到端的可靠數據通信。

　　標準RS232或RS485接口;

　　(1)、支持標準的AT指令;

　　(2)、支持短消息、撥號方式進行數據傳輸;

　　(3)、工業級電源： DC7V~DC30V，內置電源反向保護;

　　(4)、工業級無線模塊：內嵌德國西門子無線模塊，抗干擾強，傳輸穩定;

　　(5)、金屬外殼：采用金屬外殼，防輻射，抗干擾;防雷設計;符合電力安規要求;

　　(6)、所有無線模塊都有通過CGD認證或者FCC認證或者CE認證。

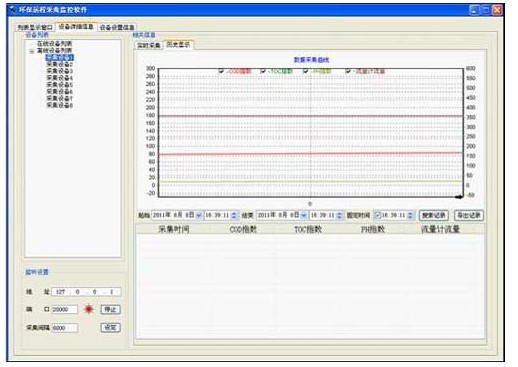

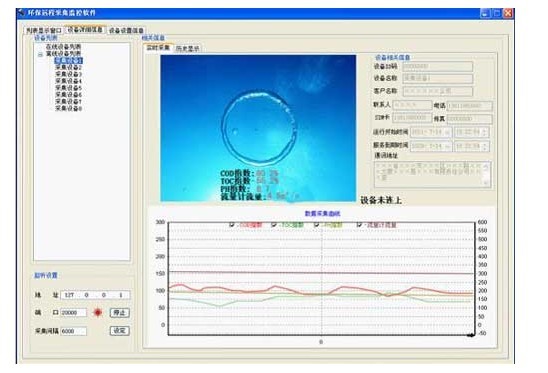

　　監控軟件界面：

　　左側設備列表顯示出當前在線和離線設備的信息，當設備聯網后，將從“離線設備列表”進入“在線設備列表”，設備長時間不在線將從“在線設備列表”進入“離線設備列表”;

　　右上角顯示設備編號、用戶名稱、聯系人、運行日期、系統服務到期日期、電話、傳真、手機、地址、SIM卡號等信息;

　　左上角顯示腐蝕狀態指數;

　　窗口下面實時顯示腐蝕狀態指數等曲線;

　　中部文字提示當前設備登陸時間，采集回傳數據的最后時間;

　　歷史記錄

　　1、用戶可以根據時間段來搜索歷史記錄;

　　2、歷史記錄將以曲線形式繪制在窗口上面，歷史記錄可以以列表的形式顯示在窗口下面，通過歷史記錄可以查看設備運轉狀態和相關趨勢;

　　3、同時查詢的歷史記錄可以導出為excel表格;

　　這種基于移動通信無線網絡的無線遙測系統具有高精度、高可靠性、超遠距離傳輸、低功耗、自動化程度高、網絡覆蓋面積廣、方便靈活的特點，可靠進行數據測量的概率接近100%，系統完全達到了預期功能。

　　3、結束語

　　基于GPRS DTU的腐蝕遠程監控系統集成了先進的無線移動通信技術以及電子計算機技術，能夠實現對海工鋼結構腐蝕情況的遠程監測，為海工鋼結構腐蝕災害預警系統提供了技術支持，在全國海洋鋼結構工程腐蝕災害監測領域具有很高的推廣價值。
