首頁 > 產品中心 > I/O模塊 > 繼電器控制模塊

DAM3200-MT 工業數采控制器

點動控制 | 阻燃抗干擾 | 定點/星期/時段控制 | 免費軟件

工業級繼電器控制板,32路繼電器控制(DO) DAM3200-MT,32路繼電器控制輸出,觸電隔離;支持RS232,隔離RS485通訊接口;支持標準Modbus RTU協議;

聯網方式:RS232/RS485 功能說明:32DO 版本說明:標準版 協議:Modbus TCP/RTU/ASCII 軟件說明:免費測試/應用軟件 二次開發:支持 安裝方式:35mm導軌或四角螺絲

一、產品特點

  • DC24V /DC12V供電;
  • RS485通訊光電隔離,輸入光耦隔離,繼電器輸出觸點隔離;
  • 采用全鐵外殼,抗干擾穩定工作;
  • 通訊接口支持RS232、RS485可拓展網口、4G、WiFi;
  • 支持標準Modbus RTU/TCP/ASCII協議
  • 具有閃開、閃斷功能,可以在指令里邊帶參數、操作繼電器開一段時間自動關閉;
  • 可以設置0-255個設備地址,通過軟件設置。

二、產品功能

  • 32路繼電器輸出;
  • 支持循序啟動、流水燈、跑馬燈模式;
  • 支持波特率:2400,4800,9600,19200,38400,115200(可以通過軟件修改,默認9600);

版本說明

版本

modbus

RS232

RS485

網絡

DAM3200MT+232



DAM3200MT+232+485


DAM3200MT+232+網絡


DAM3200MT+232+485+網絡

  1. modbus協議:
  • 設備使用標準的MODBUS RTU/TCP協議,支持二次開發。
  1. RS232:
  • 端子形式三線制RS232接口,所有版本均有RS232接口;
  1. RS485:
  • 端子形式RS485接口,選項中需要帶485類別,可以級聯通訊;
  1. 網絡接口:
  • 網絡接口包含GPRS、網口、WIFI、LORA,可選配;

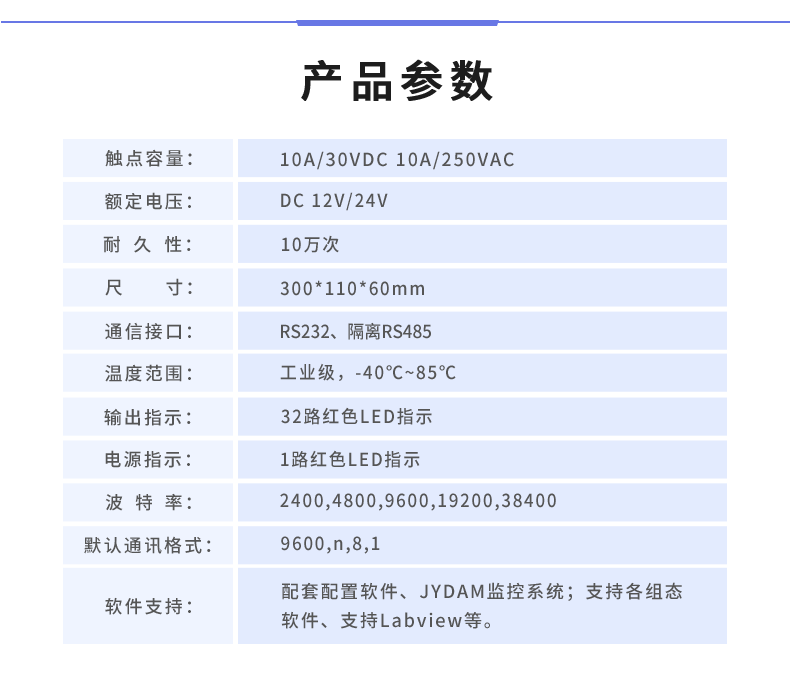

四、主要參數

參數

說明

觸點容量

10A/250VAC 10A/30VDC

耐久性

10萬次

數據接口

RS232、RS485、可拓展網口、WiFi、4G

額定電壓

DC24V / DC12V

電源指示

1路紅色LED指示(通電時常亮)

通訊指示

1路綠色LED指示(通電時閃爍)

溫度范圍

工業級,-40℃~85℃

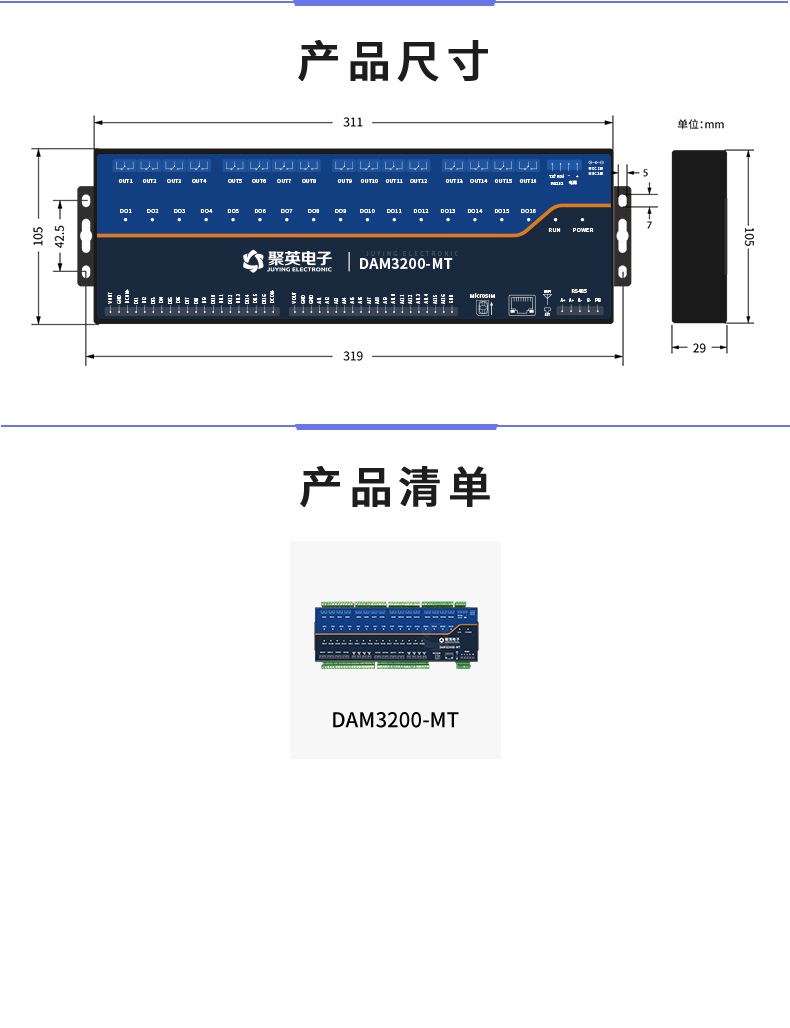

尺寸

311*105*29mm

重量

1285g

默認通訊格式

9600,n,8,1

波特率

2400,4800,9600,19200,38400,115200

軟件支持

配套配置軟件、控制軟件;
支持各家組態軟件;
支持Labviewd等

五、接口說明

1、引腳說明

功能

引腳

說明

供電

-

電源正極

+

電源負極

通訊

RX

232通訊RX接口

TX

232通訊TX接口

GND

232通訊地

PB

485通訊屏蔽接口

A+

隔離485通訊A接口

隔離485通訊A接口(復用)

B-

隔離485通訊B接口

隔離485通訊B接口(復用)

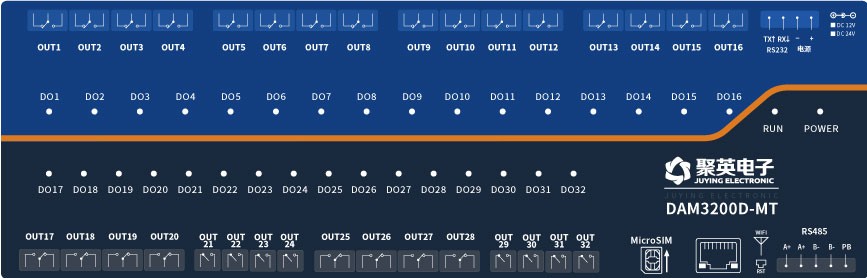

DO(繼電器控制)

繼電器1

電器輸出1路接口常閉 (左)

電器輸出1路接口公共 (中)

電器輸出1路接口常開 (右)

繼電器2

電器輸出2路接口常閉

電器輸出2路接口公共

電器輸出2路接口常開

繼電器3

電器輸出3路接口常閉

電器輸出3路接口公共

電器輸出3路接口常開

繼電器4

電器輸出4路接口常閉

電器輸出4路接口公共

電器輸出4路接口常開

繼電器5

電器輸出5路接口常閉

電器輸出5路接口公共

電器輸出5路接口常開

繼電器6

電器輸出6路接口常閉

電器輸出6路接口公共

電器輸出6路接口常開

繼電器7

電器輸出7路接口常閉

電器輸出7路接口公共

電器輸出7路接口常開

繼電器8

電器輸出8路接口常閉

電器輸出8路接口公共

電器輸出8路接口常開

繼電器9

電器輸出9路接口常閉

電器輸出9路接口公共

電器輸出9路接口常開

繼電器10

電器輸出10路接口常閉

電器輸出10路接口公共

電器輸出10路接口常開

繼電器11

電器輸出11路接口常閉

電器輸出11路接口公共

電器輸出11路接口常開

繼電器12

電器輸出12路接口常閉

電器輸出12路接口公共

電器輸出12路接口常開

繼電器13

電器輸出13路接口常閉

電器輸出13路接口公共

電器輸出13路接口常開

繼電器14

電器輸出14路接口常閉

電器輸出14路接口公共

電器輸出14路接口常開

繼電器15

電器輸出15路接口常閉

電器輸出15路接口公共

電器輸出15路接口常開

繼電器16

電器輸出16路接口常閉

電器輸出16路接口公共

電器輸出16路接口常開

DO(繼電器控制)

繼電器17

電器輸出17路接口常閉

電器輸出17路接口公共

電器輸出17路接口常開

繼電器18

電器輸出18路接口常閉

電器輸出18路接口公共

電器輸出18路接口常開

繼電器19

電器輸出19路接口常閉

電器輸出19路接口公共

電器輸出19路接口常開

繼電器20

電器輸出20路接口常閉

電器輸出20路接口公共

電器輸出20路接口常開

繼電器21

電器輸出21路接口公共

電器輸出21路接口常開

繼電器22

電器輸出22路接口公共

電器輸出22路接口常開

繼電器23

電器輸出23路接口公共

電器輸出23路接口常開

繼電器24

電器輸出24路接口公共

電器輸出24路接口常開

繼電器25

電器輸出25路接口常閉

電器輸出25路接口公共

電器輸出25路接口常開

繼電器26

電器輸出26路接口常閉

電器輸出26路接口公共

電器輸出26路接口常開

繼電器27

電器輸出27路接口常閉

電器輸出27路接口公共

電器輸出27路接口常開

繼電器28

電器輸出28路接口常閉

電器輸出28路接口公共

電器輸出28路接口常開

繼電器29

電器輸出29路接口公共

電器輸出29路接口常開

繼電器30

電器輸出30路接口公共

電器輸出30路接口常開

繼電器31

電器輸出31路接口公共

電器輸出31路接口常開

繼電器32

電器輸出32路接口公共

電器輸出32路接口常開

六、通訊接線說明

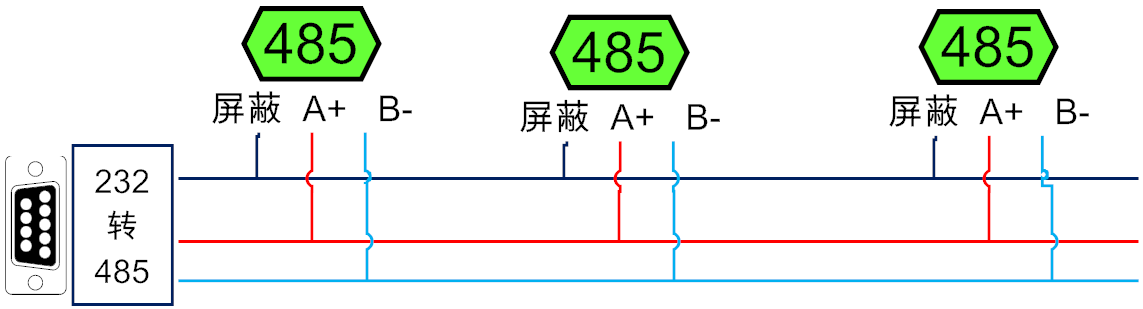

1、RS485級聯接線方式

電腦自帶的串口一般是RS232,需要配232-485轉換器(工業環境建議使用有源帶隔離的轉換器),轉換后RS485為A、B兩線,A接板上A端子,B接板上B端子,485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線,采用鏈型網絡結構。

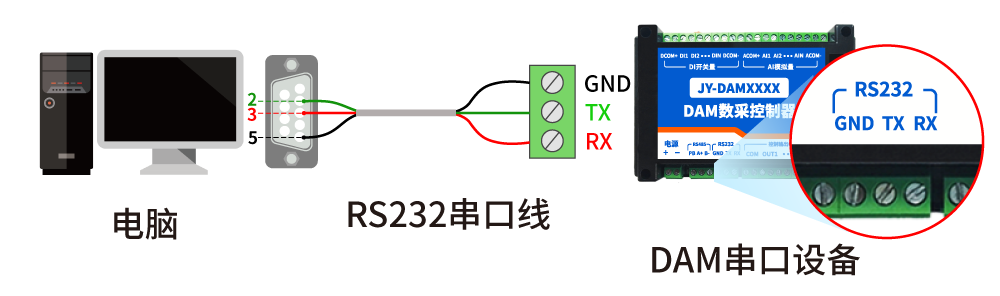

2、RS232接線

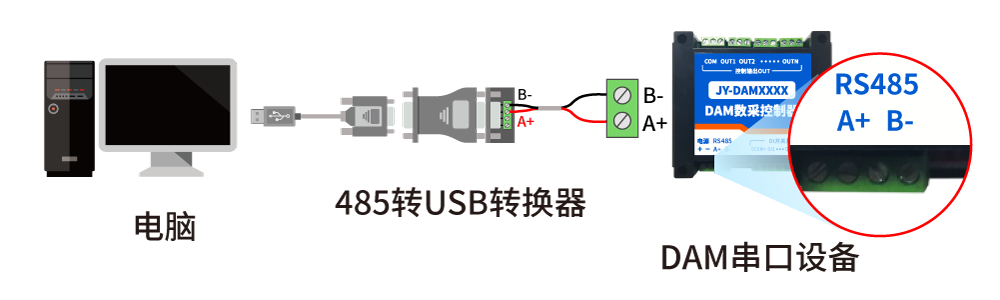

3、USB轉485接線

七、輸出接線

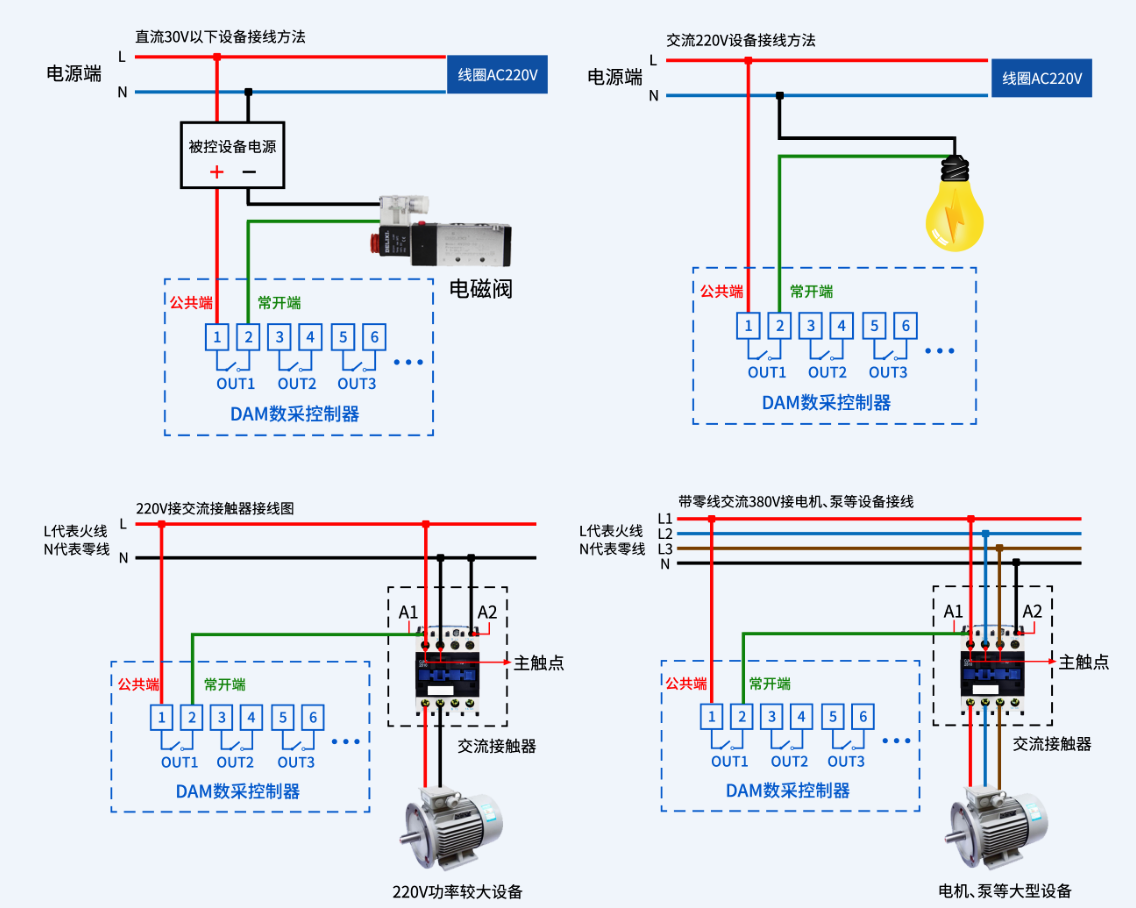

1、繼電器接線說明

八、測試軟件說明

1、軟件下載

軟件下載鏈接地址:http://www.dianquanka.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar

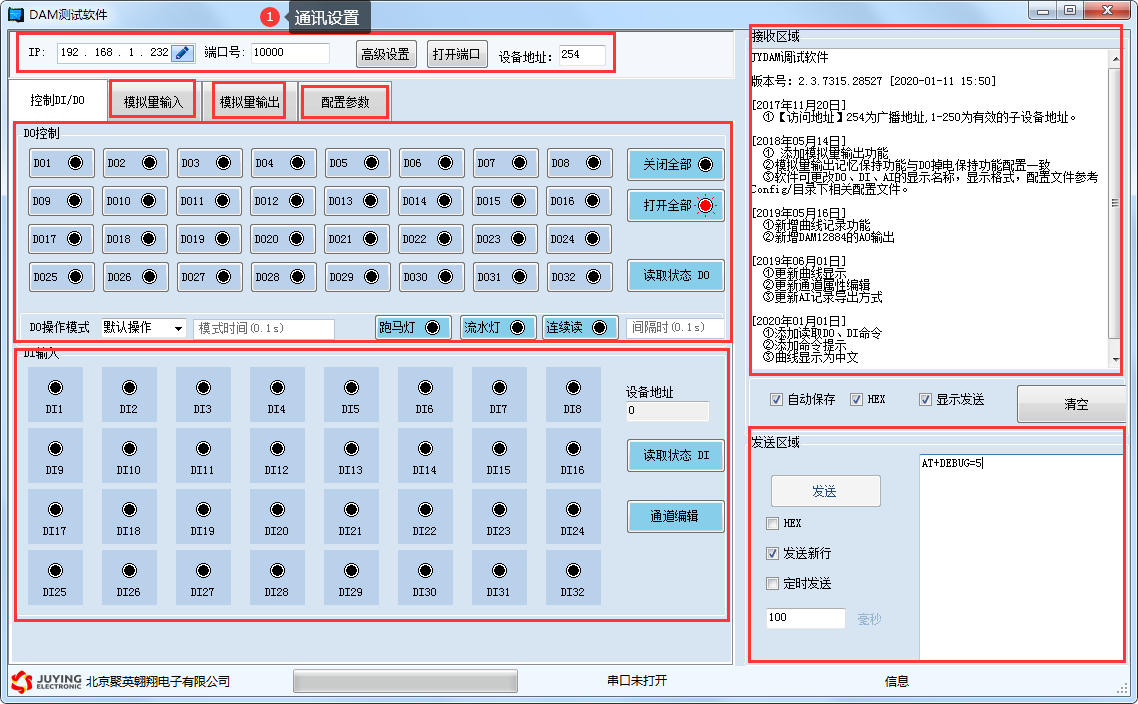

2、軟件界面

JYDAM調試軟件:

工具欄

說明

通訊設置

  • 串口/網絡通訊方式選擇;
  • 端口號/TCP地址選擇;
  • 設置AI/DI/DO讀取刷新時間。

DO控制

  • 操作DO通道;
  • 選擇DO模式;
  • 設置動作時間。

DI輸入

  • 查看DI輸入狀態;
  • 讀取DI狀態生成查詢指令;
  • 設置DI/DO通道名稱。

模擬量輸入

  • 顯示4-20ma/0-10v/0-5v實時數據/曲線;
  • 顯示PT100/K型熱電偶/DS18B20溫度數據/曲線;
  • 顯示實時采集時間;
  • 設置AI/溫度通道名稱;
  • 設置AI通道量程轉換及顯示單位;
  • 手動導出excel表格數據;
  • 手動保存數據曲線。

模擬量輸出

  • 設置AO輸出;
  • 生成AO多通道輸出指令。

配置參數

  • 顯示當前設備AI/DI/DO通道數量信息;
  • 設置波特率;
  • 設置偏移地址;
  • 設置工作模式;
  • 設置AI/DI/DO自動回傳;
  • 設置DO掉電記憶。

指令區域

  • 生成AI/DI/DO/AO/參數設置等指令。

調試區域

  • 用戶自定義發送指令測試。

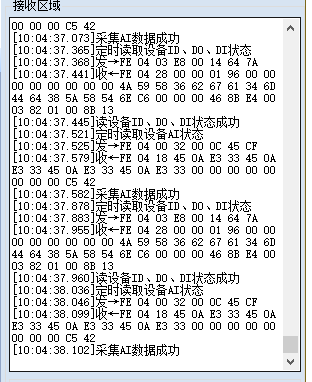

3、通訊測試

  1. 選擇設備當前串口號(IP地址填寫IP);
  2. 選擇默認波特率9600;
  3. 打開端口:
  4. 右側有接收指令,可控制繼電器即通訊成功。

九、參數及工作模式配置

1、設備地址

1.1、設備地址的介紹

DAM系列設備地址默認為1,使用廣播地址為254進行通訊,用0無法通訊。

設備地址=偏移地址。

1.2、設備地址的讀取

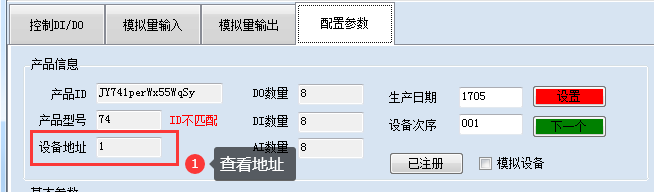

設備正常通訊后,初始設備地址寫入254,然后點擊軟件上方“配置參數”即可讀到設備的當前地址。

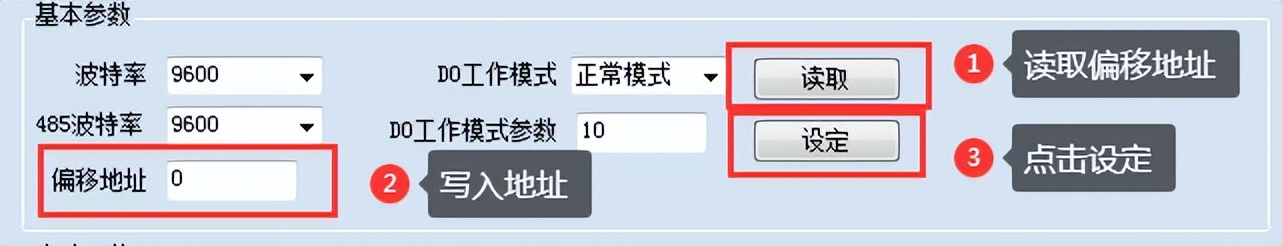

1.3、偏移地址的設定與讀取

點擊JYDAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

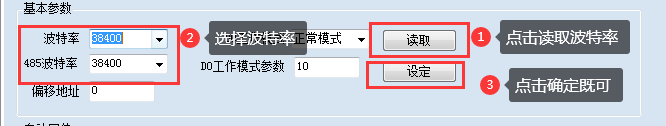

2、波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址,操作后需要重啟設備和修改電腦串口設置。

3、工作模式

①、普通版:

設備默認輸入和輸出之間為互相獨立,沒有關系。

②、智能自控版:

開關量(DI)輸入和模擬量(AI)輸入與繼電器輸出(DO)的對應關系,需要使用DLC配置軟件進行配置。

DLC配置軟件下載地址:

http://www.dianquanka.cn.cn/zlxz/danziliao/1101.html

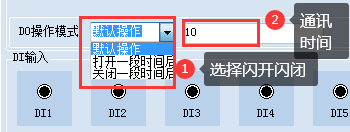

4、閃開閃斷功能及設置

4.1、閃開閃斷功能介紹

手動模式:對繼電器每操作一次,繼電器則翻轉一次(閉合時斷開,斷開時閉合);

閃開模式:對繼電器每操作一次,繼電器則閉合1秒(實際時間【單位秒】=設置數字*0.1)后自行斷開;

閃斷模式:對繼電器每操作一次,繼電器則斷開1.秒(時間可調)后自行閉合;

4.2、閃斷閃開的設置

打開“聚英翱翔DAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇。(后邊時間可自行設置,實際時間=填寫數字*0.1【單位秒】)

注:閃斷閃開模式不能寫入設備芯片內,軟件上選擇閃斷閃開模式后,所有通道都為閃斷閃開模式下,可通過發送單個通道的閃斷閃開指令來進行單個通道的控制,不影響其他通道的正??刂啤?/span>

十、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令,有關詳細的指令生成與解析方式,可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

Modbus協議說明書下載鏈接地址:

http://www.dianquanka.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar

2、Modbus寄存器說明

線圈寄存器地址表:

寄存器名稱

支持指令碼

寄存器地址

說明

繼電器線圈控制

DO1

01:查詢指令,

05:?jiǎn)瓮ǖ揽刂浦噶睿?/p>

15:多通道同時控制指令。

0

第一路繼電器輸出

DO2

1

第二路繼電器輸出

DO3

2

第三路繼電器輸出

DO4

3

第四路繼電器輸出

DO5

4

第五路繼電器輸出

DO6

5

第六路繼電器輸出

DO7

6

第七路繼電器輸出

DO8

7

第八路繼電器輸出

DO9

8

第九路繼電器輸出

DO10

9

第十路繼電器輸出

DO11

10

第十一路繼電器輸出

DO12

11

第十二路繼電器輸出

DO13

12

第十三路繼電器輸出

DO14

13

第十四路繼電器輸出

DO15

14

第十五路繼電器輸出

DO16

15

第十六路繼電器輸出

DO17

16

第十七路繼電器輸出

DO18

17

第十八路繼電器輸出

DO19

18

第十九路繼電器輸出

DO20

19

第二十路繼電器輸出

DO21

20

第二十一路繼電器輸出

DO22

21

第二十二路繼電器輸出

DO23

22

第二十三路繼電器輸出

DO24

23

第二十四路繼電器輸出

DO25

24

第二十五路繼電器輸出

DO26

25

第二十六路繼電器輸出

DO27

26

第二十七路繼電器輸出

DO28

27

第二十八路繼電器輸出

DO29

28

第二十九路繼電器輸出

DO30

29

第三十路繼電器輸出

DO31

30

第三十一路繼電器輸出

DO32

31

第三十二路繼電器輸出

配置參數

RS232波特率

保持寄存器

1000

見下表波特率數值對應表,默認為0,該寄存器決定RS232的通信方式。

RS485波特率

1001

見下表波特率數值對應表,默認為0,支持0-6,該寄存器決定RS485的通信波方式

偏移地址

1002

設備地址=偏移地址

備注:

①:使用第三方PLC/組態與設備通訊時,Modbus地址定義如下:

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器

采用5位碼格式,第一個字符決定寄存器類型,其余4個字符代表地址。地址1從0 開始,如00001對應0000。

說明:由于不同品牌PLC/組態軟件對Modbus地址定義可能有不同,具體以其幫助文檔中 對Modbus的定義說明為準。

PLC例程下載地址:

http://www.dianquanka.cn.cn/zlxz/danziliao/1226.html

第三方組態(MCGS/組態王/力控/WINCC/威綸通)例程下載地址:

http://www.dianquanka.cn.cn/software/software/第三方組態例程.rar

②:波特率及校驗位

串口1保持寄存器地址1000

串口2保持寄存器地址1001

字節位數

定義

說明

Bit0~Bit7

波特率

0:9600

1:2400

2:4800

3:9600

4:19200

5:38400

6:115200

7:57600

8:56000

9:14400

10:1200

Bit8~Bit9

奇偶校驗

0:無校驗

1:偶校驗(Even)

2:奇校驗(Odd)

Bit10~Bit11

停止位

0:停止位1位

1:停止位2位

2:停止位1.5位

3、指令生成說明

指令可通過“聚英翱翔DAM調試軟件”,勾選調試信息來獲取。

指令生成說明:對于下表中沒有的指令,用戶可以自己根據modbus協議生成,對于繼電器線圈的讀寫,實際就是對modbus寄存器中的線圈寄存器的讀寫,上文中已經說明了繼電器寄存器的地址,用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態,實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。

指令列表

情景1控制繼電器

RTU格式(16進制發送)

查詢?nèi)窢顟B(tài)

FE 01 00 00 00 20 29 DD

查詢指令返回信息

FE 01 02 00 00 AD E8

控制第一路開

FE 05 00 00 FF 00 98 35

控制返回信息

FE 05 00 00 FF 00 98 35

控制第一路關

FE 05 00 00 00 00 D9 C5

控制返回信息

FE 05 00 00 00 00 D9 C5

控制第二路開

FE 05 00 01 FF 00 C9 F5

控制第二路關

FE 05 00 01 00 00 88 05

控制第三路開

FE 05 00 02 FF 00 39 F5

控制第三路關

FE 05 00 02 00 00 78 05

控制第四路開

FE 05 00 03 FF 00 68 35

控制第四路關

FE 05 00 03 00 00 29 C5

控制第五路開

FE 05 00 04 FF 00 D9 F4

控制第五路關

FE 05 00 04 00 00 98 04

控制第六路開

FE 05 00 05 FF 00 88 34

控制第六路關

FE 05 00 05 00 00 C9 C4

控制第七路開

FE 05 00 06 FF 00 78 34

控制第七路關

FE 05 00 06 00 00 39 C4

控制第八路開

FE 05 00 07 FF 00 29 F4

控制第八路關

FE 05 00 07 00 00 68 04

控制第九路開

FE 05 00 08 FF 00 19 F7

控制第九路關

FE 05 00 08 00 00 58 07

控制第十路開

FE 05 00 09 FF 00 48 37

控制第十路關

FE 05 00 09 00 00 09 C7

控制第十一路開

FE 05 00 0A FF 00 B8 37

控制第十一路關

FE 05 00 0A 00 00 F9 C7

控制第十二路開

FE 05 00 0B FF 00 E9 F7

控制第十二路關

FE 05 00 0B 00 00 A8 07

控制第十三路開

FE 05 00 0C FF 00 58 36

控制第十三路關

FE 05 00 0C 00 00 19 C6

控制第十四路開

FE 05 00 0D FF 00 09 F6

控制第十四路關

FE 05 00 0D 00 00 48 06

控制第十五路開

FE 05 00 0E FF 00 F9 F6

控制第十五路關

FE 05 00 0E 00 00 B8 06

控制第十六路開

FE 05 00 0F FF 00 A8 36

控制第十六路關

FE 05 00 0F 00 00 E9 C6

控制第十七路開

FE 05 00 10 FF 00 99 F0

控制第十七路關

FE 05 00 10 00 00 D8 00

控制第十八路開

FE 05 00 11 FF 00 C8 30

控制第十八路關

FE 05 00 11 00 00 89 C0

控制第十九路開

FE 05 00 12 FF 00 38 30

控制第十九路關

FE 05 00 12 00 00 79 C0

控制第二十路開

FE 05 00 13 FF 00 69 F0

控制第二十路關

FE 05 00 13 00 00 28 00

控制第二十一路開

FE 05 00 14 FF 00 D8 31

控制第二十一路關

FE 05 00 14 00 00 99 C1

控制第二十二路開

FE 05 00 15 FF 00 89 F1

控制第二十二路關

FE 05 00 15 00 00 C8 01

控制第二十三路開

FE 05 00 16 FF 00 79 F1

控制第二十三路關

FE 05 00 16 00 00 38 01

控制第二十四路開

FE 05 00 17 FF 00 28 31

控制第二十四路關

FE 05 00 17 00 00 69 C1

控制第二十五路開

FE 05 00 18 FF 00 18 32

控制第二十五路關

FE 05 00 18 00 00 59 C2

控制第二十六路開

FE 05 00 19 FF 00 49 F2

控制第二十六路關

FE 05 00 19 00 00 08 02

控制第二十七路開

FE 05 00 1A FF 00 B9 F2

控制第二十七路關

FE 05 00 1A 00 00 F8 02

控制第二十八路開

FE 05 00 1B FF 00 E8 32

控制第二十八路關

FE 05 00 1B 00 00 A9 C2

控制第二十九路開

FE 05 00 1C FF 00 59 F3

控制第二十九路關

FE 05 00 1C 00 00 18 03

控制第三十路開

FE 05 00 1D FF 00 08 33

控制第三十路關

FE 05 00 1D 00 00 49 C3

控制第三十一路開

FE 05 00 1E FF 00 F8 33

控制第三十一路關

FE 05 00 1E 00 00 B9 C3

控制第三十二路開

FE 05 00 1F FF 00 A9 F3

控制第三十二路關

FE 05 00 1F 00 00 E8 03

5、指令詳解

5.1、繼電器輸出

控制1路繼電器(以第一路開為例,其他通道參照本例),任意一個字節變動,CRC校驗位會隨之變動。

發送碼:FE 05 00 00 FF 00 98 35

字段

含義

備注

FE

設備地址

這里為廣播地址

05

05指令

單個控制指令

00 00

地址

要控制繼電器寄存器地址

FF 00

指令

繼電器開的動作

98 35

CRC16

前6字節數據的CRC16校驗和

繼電器卡返回信息:

返回碼:FE 05 00 00 FF 00 98 35

字段

含義

備注

FE

設備地址

這里為廣播地址

05

05指令

單個控制指令

00 00

地址

要控制繼電器寄存器地址

FF 00

指令

繼電器開的動作

98 35

CRC16

前6字節數據的CRC16校驗和

5.2、繼電器狀態

查詢32路繼電器

FE 01 00 00 00 20 29 DD

字段

含義

備注

FE

設備地址

這里為廣播地址

01

01指令

查詢繼電器狀態指令

00 00

起始地址

要查詢的第一個繼電器寄存器地址

00 20

查詢數量

要查詢的繼電器數量

29 DD

CRC16

前6字節數據的CRC16校驗和

繼電器卡返回信息:

FE 01 04 00 00 00 00 F4 DE

字段

含義

備注

FE

設備地址


01

01指令

返回指令:如果查詢錯誤,返回0x81

04

字節數

返回狀態信息的所有字節數。1+(n-1)/8

00

00

00

00

查詢的狀態

返回的繼電器狀態。

Bit0:第一個繼電器狀態

Bit1:第二個繼電器狀態

。。。。。。。

Bit32:第32個繼電器狀態

61 9C

CRC16

前6字節數據的CRC16校驗和

5.3、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼:FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼:FE 10 00 03 00 02 04 00 02 00 14 21 62

字段

含義

備注

FE

設備地址


10

10指令

查詢輸入寄存器指令

00 03

繼電器地址

要控制的器地址

00 02

控制命令數量

要對繼電的命令個數

04

字節數

控制信息命令的的所有字節數。1+(n-1)/8

00 04或00 02

指令

00 04為閃開指令 00 02為閃閉命令

00 0A

間斷時間

00 0A為十六進制換為十進制則為10間隔時間為(0.1秒*10)

00 D8

CRC16

校驗方式

返回碼:FE 10 00 03 00 02 A5 C7

字段

含義

備注

FE

設備地址


10

10指令

返回指令:如果查詢錯誤,返回0x82

00 03

設備地址

查詢?cè)O(shè)備的地址

00 02

接收命令數

設備接受的命令個數

A5 C7

CRC16

校驗位

指令列表

閃閉指令

RTU格式(16進制發送)

控制1路

FE 10 00 03 00 02 04 00 04 00 0A 41 6B

控制2路

FE 10 00 08 00 02 04 00 04 00 0A 00 D8

控制3路

FE 10 00 0D 00 02 04 00 04 00 0A C0 E7

控制4路

FE 10 00 12 00 02 04 00 04 00 0A 81 AB

控制5路

FE 10 00 17 00 02 04 00 04 00 0A 41 94

控制6路

FE 10 00 1C 00 02 04 00 04 00 0A 00 27

控制7路

FE 10 00 21 00 02 04 00 04 00 0A C2 AA

控制8路

FE 10 00 26 00 02 04 00 04 00 0A 83 4C

控制9路

FE 10 00 2B 00 02 04 00 04 00 0A 42 D5

控制10路

FE 10 00 30 00 02 04 00 04 00 0A 02 6A

控制11路

FE 10 00 35 00 02 04 00 04 00 0A C2 55

控制12路

FE 10 00 3A 00 02 04 00 04 00 0A 82 15

控制13路

FE 10 00 3F 00 02 04 00 04 00 0A 42 2A

控制14路

FE 10 00 44 00 02 04 00 04 00 0A 04 BD

控制15路

FE 10 00 49 00 02 04 00 04 00 0A C5 24

控制16路

FE 10 00 4E 00 02 04 00 04 00 0A 84 C2

閃斷指令

控制1路

FE 10 00 03 00 02 04 00 02 00 0A A1 6A

控制2路

FE 10 00 08 00 02 04 00 02 00 0A E0 D9

控制3路

FE 10 00 0D 00 02 04 00 02 00 0A 20 E6

控制4路

FE 10 00 12 00 02 04 00 02 00 0A 61 AA

控制5路

FE 10 00 17 00 02 04 00 02 00 0A A1 95

控制6路

FE 10 00 1C 00 02 04 00 02 00 0A E0 26

控制7路

FE 10 00 21 00 02 04 00 02 00 0A 22 AB

控制8路

FE 10 00 26 00 02 04 00 02 00 0A 63 4D

控制9路

FE 10 00 2B 00 02 04 00 02 00 0A A2 D4

控制10路

FE 10 00 30 00 02 04 00 02 00 0A E2 6B

控制11路

FE 10 00 35 00 02 04 00 02 00 0A 22 54

控制12路

FE 10 00 3A 00 02 04 00 02 00 0A 62 14

控制13路

FE 10 00 3F 00 02 04 00 02 00 0A A2 2B

控制14路

FE 10 00 44 00 02 04 00 02 00 0A E4 BC

控制15路

FE 10 00 49 00 02 04 00 02 00 0A 25 25

控制16路

FE 10 00 4E 00 02 04 00 02 00 0A 64 C3

5.4、全開全關指令

全開全關指令解析

全開發送碼:FE 0F 00 00 00 10 02 FF FF A6 64

全斷發送碼:FE 0F 00 00 00 10 02 00 00 A7 D4

其中FF FF為全開全關指令,為二進制轉換為16進制,2進制中1代表吸合,0代表斷開,11111111 11111111 為全開,00000000 00000000 為全斷,每8路為一個字節,起始為右側開始,如1、5、8、10、12、16通道打開,其他關閉,則1.5.8為10010001,16進制為91 ,10,12,16為10001010,16進制為8A,全部開關指令為91 8A

字段

含義

備注

FE

設備地址


0F

0F指令

返回指令:如果查詢錯誤,返回0x82

00 00

起始地址


00 10

控制數量

控制的繼電器數量

02

字節數

發送命令字節數

FF FF (或00 00)

全開全關命令

FF FF全開命令

00 00 全關命令

A6 64 (或A7 D4)

CRC16

校驗位

全斷全開返回碼:FE 0F 00 00 00 10 40 08

字段

含義

備注

FE

設備地址


0F

0F指令

返回指令:如果查詢錯誤,返回0x82

00 00

起始地址


00 10

數量

返回信息的繼電器數量

40 08

CRC16

校驗位

一條指令控制多個繼電器輸出通道動作:

使用寫多個寄存器功能碼:16功能碼(16進制:0x10);

  • 保持寄存器1050~1051:對應位寫“1”繼電器打開 寫“0”忽略;
  • 保持寄存器1052~1053:對應位寫“1”繼電器關閉 寫“0”忽略;
  • 保持寄存器1054~1055:對應位寫“1”繼電器取反 寫“0”忽略。

1、繼電器打開

舉例:FE 10 04 1A 00 02 04 20 20 00 00 79 01 繼電器6和繼電器14打開,其它忽略;

舉例:FE 10 04 1A 00 02 04 1C 00 00 00 74 9B 繼電器11、繼電器12、繼電器13打開,其它忽略;

舉例:FE 10 04 1A 00 02 04 00 0F 00 00 43 08 繼電器1~4打開,其它忽略;

指令內容

說明

FE

設備地址,代表10進制廣播地址254

10

寫多個寄存器的功能碼

04 1A

1050寄存器

00 02

寫入寄存器地址的長度

04

具體控制指令的長度

00

9-16路輸出具體狀態指令

0F

1-8路輸出具體狀態指令(繼電器1-4打開)

2進制:00001111;

16進制:0F

00

25-32路輸出具體狀態指令

00

17-24路輸出具體狀態指令

43 08

CRC16校驗位

設備返回指令:FE 10 04 1A 00 02 75 30

繼電器關閉

舉例:FE 10 04 1C 00 02 04 20 20 00 00 F9 2B 繼電器6、繼電器14關閉,其它忽略;

舉例:FE 10 04 1C 00 02 04 1C 00 00 00 F4 B1 繼電器11、繼電器12、繼電器13關閉,其它忽略;

舉例:FE 10 04 1C 00 02 04 00 89 00 00 22 CB 繼電器1、繼電器4、繼電器8關閉,其它忽略;

舉例:FE 10 04 1C 00 02 04 00 0F 00 00 C3 22 繼電器1~4關閉,其它忽略;

指令內容

說明

FE

設備地址,代表10進制廣播地址254

10

寫多個寄存器的功能碼

04 1C

1052寄存器

00 02

寫入寄存器地址的長度

04

具體控制指令的長度

00

9-16路輸出具體狀態指令

0F

1-8路輸出具體狀態指令(繼電器1-4打開)

2進制:00001111;

16進制:0F

00

25-32路輸出具體狀態指令

00

17-24路輸出具體狀態指令

C3 22

CRC16校驗位

設備返回指令:FE 10 04 1C 00 02 95 31

繼電器取反

舉例:FE 10 04 1E 00 02 04 00 0F 00 00 42 FB 繼電器1~4取反,其它忽略;

第一次發:繼電器1~4打開,其它忽略;

第二次發:繼電器1~4關閉,其它忽略;

指令內容

說明

FE

設備地址,代表10進制廣播地址254

10

寫多個寄存器的功能碼

04 1E

1054寄存器

00 02

寫入寄存器地址的長度

04

具體控制指令的長度

00

9-16路輸出具體狀態指令

0F

1-8路輸出具體狀態指令(繼電器1-4打開)

2進制:00001111;

16進制:0F

00

25-32路輸出具體狀態指令

00

17-24路輸出具體狀態指令

42 FB

CRC16校驗位

設備返回指令:FE 10 04 1E 00 02 34 F1

4、繼電器打開關閉

舉例:FE 10 04 1A 00 04 08 00 20 00 00 00 02 00 00 5E 5B 繼電器6打開,同時繼電器2關閉,其它忽略;

舉例:FE 10 04 1A 00 04 08 00 0F 00 00 00 F0 00 00 21 6A 繼電器1~4打開,同時繼電器5~8關閉,其它忽略;

指令內容

說明

備注

FE

設備地址,代表10進制廣播地址254


10

寫多個寄存器的功能碼


04 1A

1050寄存器


00 04

寫入寄存器地址的長度


08

具體控制指令的長度


00

9-16路輸出具體狀態指令

1~32路打開狀態

0F

1-8路輸出具體狀態指令(繼電器1-4打開)

2進制:00001111;

16進制:0F

00

25-32路輸出具體狀態指令

00

17-24路輸出具體狀態指令

00

9-16路輸出具體狀態指令

1~32路關閉狀態

0F

1-8路輸出具體狀態指令(繼電器5-8關閉)

2進制:11110000;

16進制:F0

00

25-32路輸出具體狀態指令

00

17-24路輸出具體狀態指令

21 6A

CRC16校驗位


設備返回指令:FE 10 04 1A 00 04 F5 32

DAM-3200-MT產品參數
DAM-3200-MT 產品尺寸和產品清單
DAM3200-MT 工業數采控制器相關資料下載
DAM3200-MT 工業數采控制器說明書 DAM3200-MT 工業數采控制器說明書
測試軟件 DAM調試軟件
JYDAM調試軟件
應用軟件 聚英組態軟件
協議說明 協議說明
參考源碼 參考源碼
PLC例程 PLC例程
第三方組態例程 第三方組態例程
在線購買
批量采購/定制產品

銷售專線: 010-82899827/1 4006688400 7x24小時銷售服務熱線

聯系郵箱:juyingele@163.com

技術咨詢

在線咨詢: 點擊咨詢

聯系郵箱:juyingele@163.com

暫時沒有本產品的使用視頻
常見問題
聯系銷售
銷售王經理微信 銷售王經理
微信公眾號 微信公眾號
服務熱線
400-6688-400
