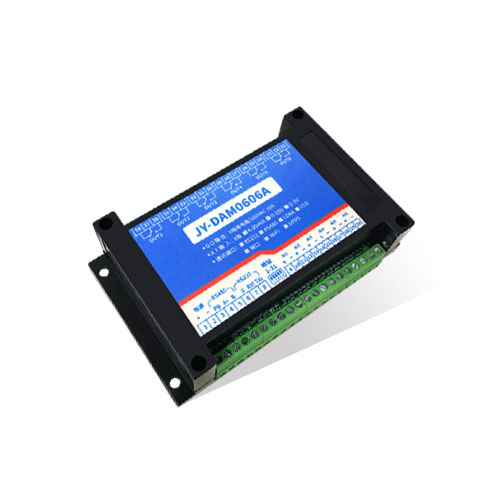

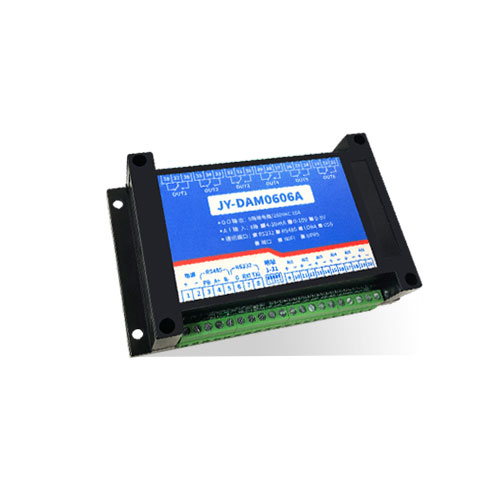

DAM0606A 工業級數采控制器

點動控制 | 二次開發 | 12位 高精度 | 支持PLC

6路繼電器控制(DO)6路開關量采集(AI) DAM0606A 工業級繼電器控制板 ，6路繼電器控制輸出,觸點隔離;6路模擬量（4-20ma、0-5V、0-10V）輸入;支持RS232或隔離RS485通訊接口;標準Modbus協議,支持Modbus RTU/A...

聯網方式：RS485 功能說明：6DO+6AI 版本說明：標準版 協議：Modbus TCP/RTU/ASCII 軟件說明：免費測試/應用軟件 二次開發：支持 安裝方式：35mm導軌或四角螺絲

一、產品特點

  • DC7-30V；
  • 繼電器輸出觸點隔離；
  • 通訊接口支持RS485或RS232；
  • 通信波特率：2400,4800,9600,19200,38400（可以通過軟件修改，默認9600）；
  • 通信協議：支持標準modbus RTU協議；
  • 可以設置0-255個設備地址,可以通過軟件設置；
  • 具有閃開、閃斷功能，可以在指令里邊帶參數、操作繼電器開一段時間自動關閉；
  • 具有頻閃功能，可以控制器繼電器周期性開關。

二、產品功能

  • 6路繼電器輸出；
  • 6路12位分辨率模擬量電壓輸入；
  • 支持手動控制模式；

三、產品選型

型號

modbus

RS232

RS485

USB

WiFi

繼電器

DAM0606-RS232/485

●

●

●



10

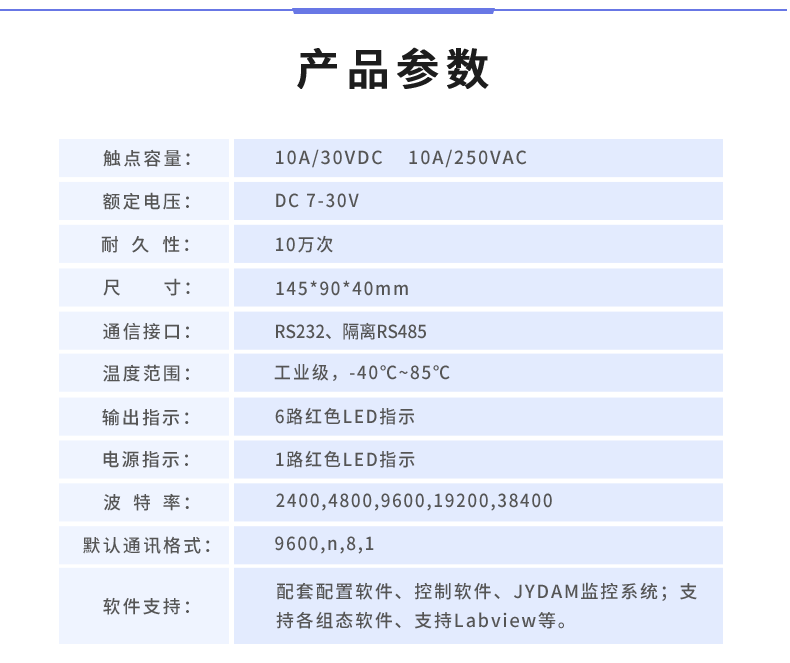

四、主要參數

參數

說明

觸點容量

10A/30VDC 10A/250VAC

耐久性

10萬次

數據接口

RS485、RS232

額定電壓

DC 7-30V

電源指示

1路紅色LED指示

輸出指示

6路紅色LED指示

溫度范圍

工業級，-40℃～85℃

尺寸

145*94*41mm

重量

330g

默認通訊格式

9600,n,8,1

波特率

2400,4800,9600,19200,38400

軟件支持

配套配置軟件、控制軟件；
支持各家組態軟件；
支持Labviewd等

五、接口說明

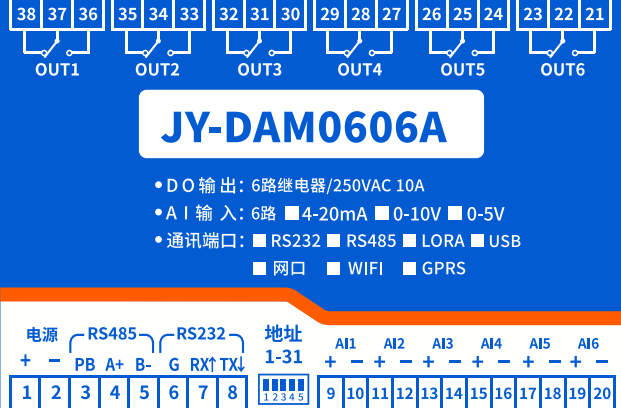

1、引腳說明

功能

序號

引腳

說明

供電（DC7-30V）

1

+

電源正極

2

-

電源負極

通訊

3

PB

485屏蔽線

4

A+

485 A+接線引腳

5

B-

485 B-接線引腳

6

PB

485屏蔽線

7

A+

485 A+接線引腳

8

B-

485 B-接線引腳

AI（模擬量輸入）

9

AI1+

第一路模擬量輸入信號正

10

AI1-

第一路模擬量輸入信號負

11

AI2+

第二路模擬量輸入信號正

12

AI2-

第二路模擬量輸入信號負

13

AI3+

第三路模擬量輸入信號正

14

AI3-

第三路模擬量輸入信號負

15

AI4+

第四路模擬量輸入信號正

16

AI4-

第四路模擬量輸入信號負

17

AI5+

第五路模擬量輸入信號正

18

AI5-

第五路模擬量輸入信號負

19

AI6+

第六路模擬量輸入信號正

20

AI6-

第六路模擬量輸入信號負

DO（繼電器輸出）

38

NC

第一路繼電器輸出常閉端

37

COM

第一路繼電器輸出公共端

36

NO

第一路繼電器輸出常開端

35

NC

第二路繼電器輸出常閉端

34

COM

第二路繼電器輸出公共端

33

NO

第二路繼電器輸出常開端

32

NC

第三路繼電器輸出常閉端

31

COM

第三路繼電器輸出公共端

30

NO

第三路繼電器輸出常開端

29

NC

第四路繼電器輸出常閉端

28

COM

第四路繼電器輸出公共端

27

NO

第四路繼電器輸出常開端

26

NC

第五路繼電器輸出常閉端

25

COM

第五路繼電器輸出公共端

24

NO

第五路繼電器輸出常開端

23

NC

第六路繼電器輸出常閉端

22

COM

第六路繼電器輸出公共端

21

NO

第六路繼電器輸出常開端

六、通訊接線說明

1、RS485級聯接線方式

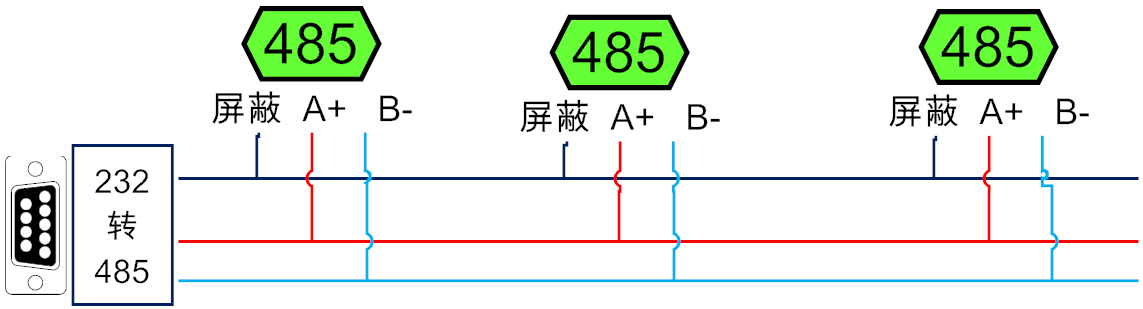

電腦自帶的串口一般是RS232，需要配232-485轉換器（工業環境建議使用有源帶隔離的轉換器），轉換后RS485為A、B兩線，A接板上A端子，B接板上B端子，485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。

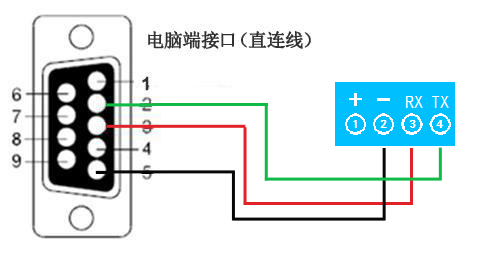

2、RS232接線連接方式

七、輸入輸出接線

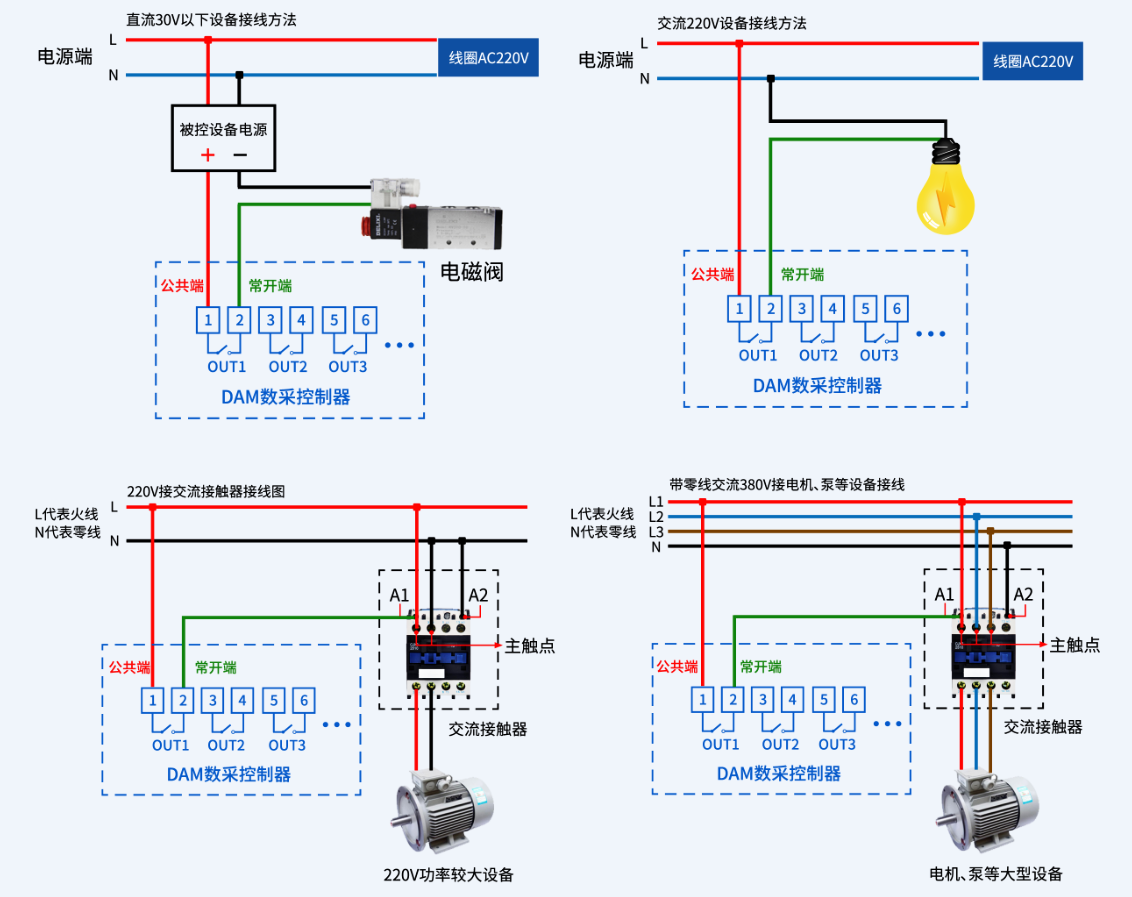

1、繼電器接線說明

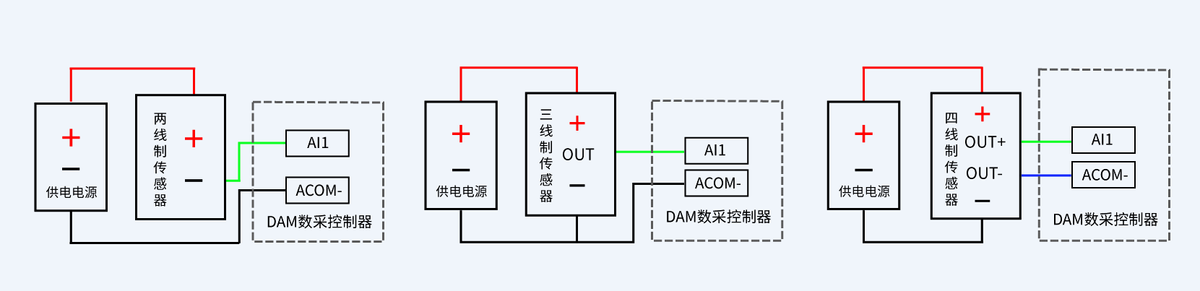

2、模擬量接線示意圖

下圖中的電源部分為傳感器供電，IN1-IN12接傳感器信號正，COM為傳感器信號負。

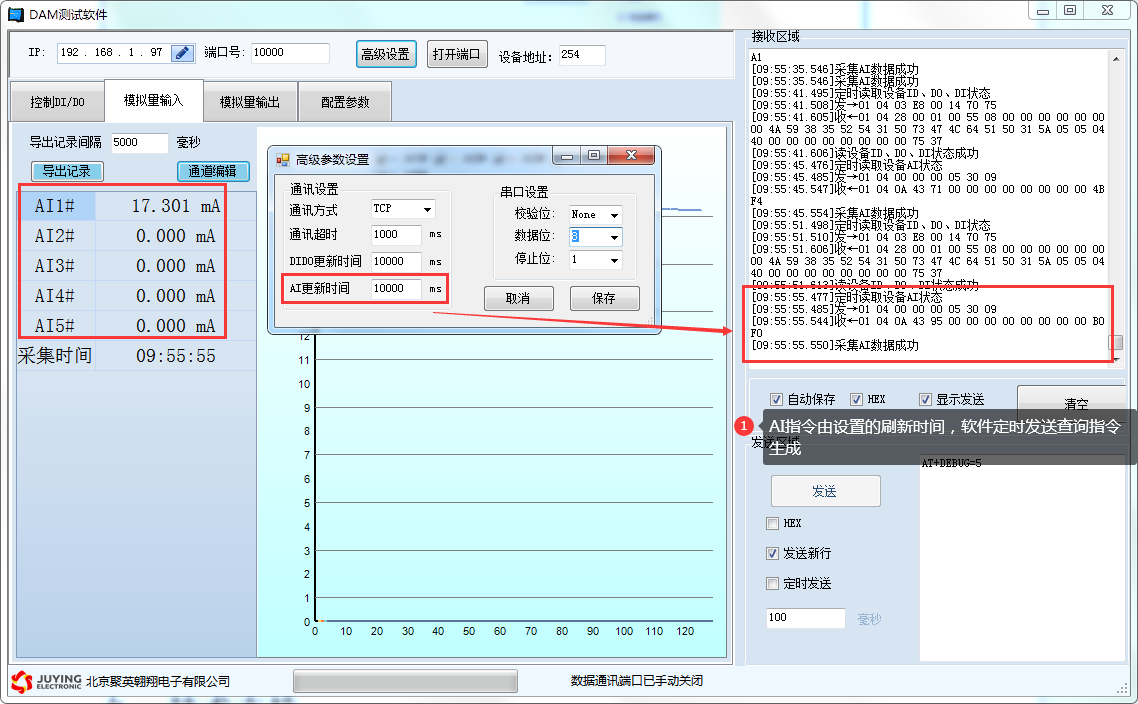

設備采集到的AI數據與實際輸入值之間的關系：

實際值=返回值*0.001

八、測試軟件說明

1、軟件下載

軟件下載鏈接地址：http://www.dianquanka.cn.cn/software/software/JYDAM調試軟件.rar

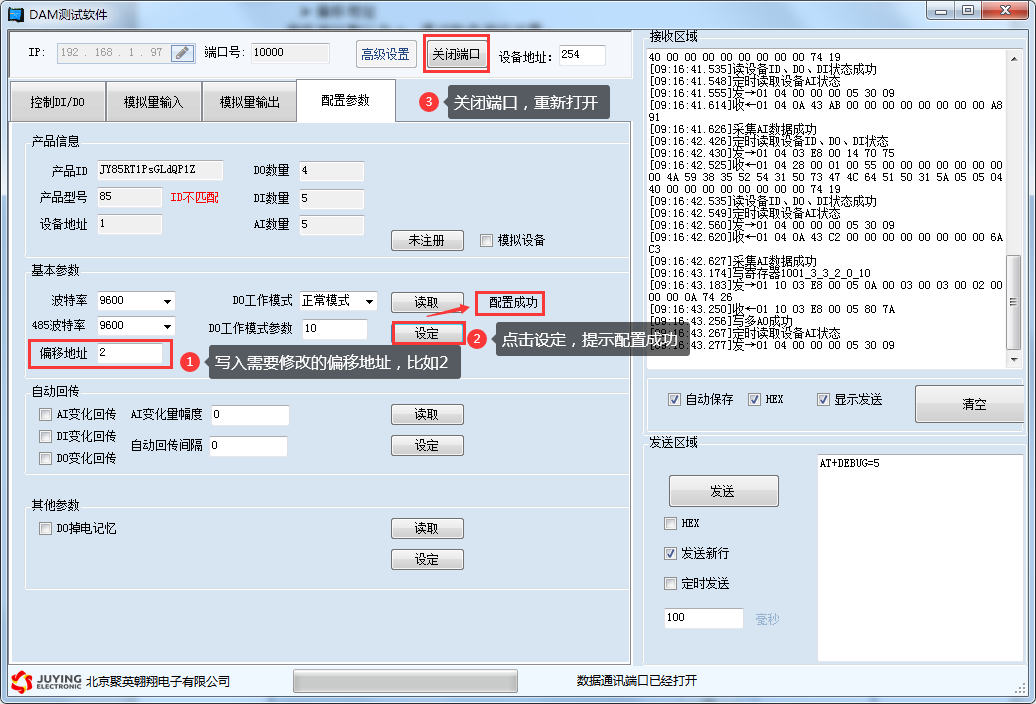

2、軟件說明

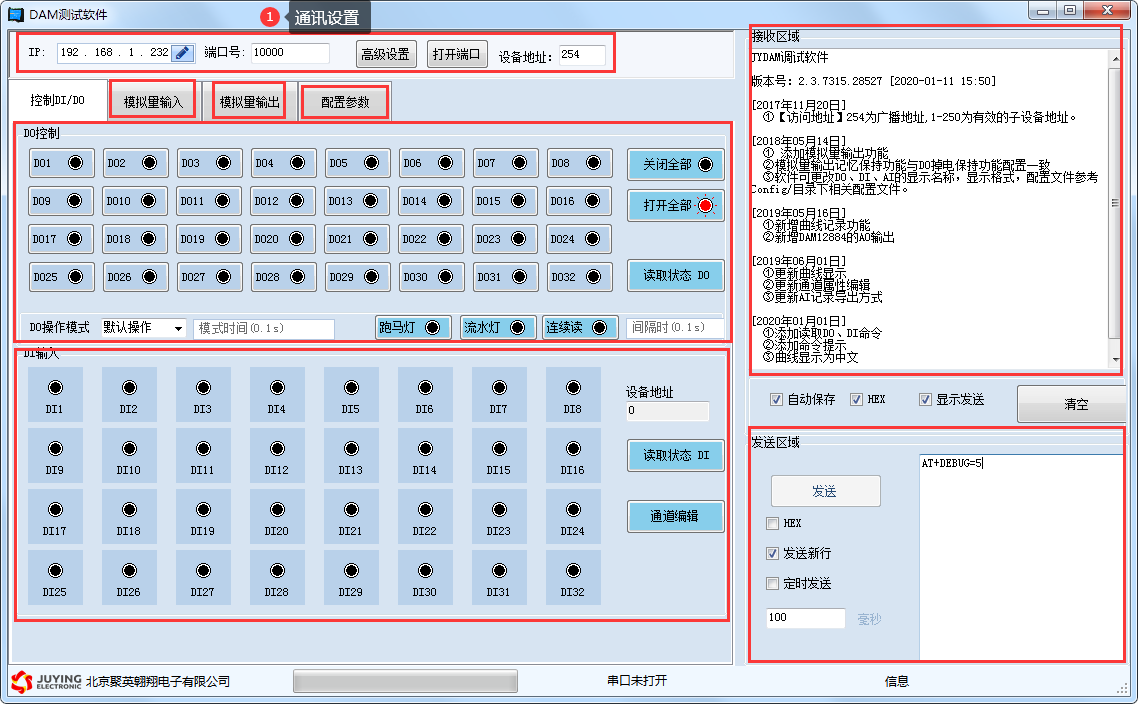

工具欄

說明

通訊設置

  • 串口/網絡通訊方式選擇；
  • 端口號/TCP地址選擇；
  • 設置AI/DI/DO讀取刷新時間。

DO控制

  • 操作DO通道；
  • 選擇DO模式；
  • 設置動作時間。

DI輸入

  • 查看DI輸入狀態；
  • 讀取DI狀態生成查詢指令；
  • 設置DI/DO通道名稱。

模擬量輸入

  • 顯示4-20ma/0-10v/0-5v實時數據/曲線；
  • 顯示PT100/K型熱電偶/DS18B20溫度數據/曲線；
  • 顯示實時采集時間；
  • 設置AI/溫度通道名稱；
  • 設置AI通道量程轉換及顯示單位；
  • 手動導出excel表格數據；
  • 手動保存數據曲線。

模擬量輸出

  • 設置AO輸出；
  • 生成AO多通道輸出指令。

配置參數

  • 顯示當前設備AI/DI/DO通道數量信息；
  • 設置波特率；
  • 設置偏移地址；
  • 設置工作模式；
  • 設置AI/DI/DO自動回傳；
  • 設置DO掉電記憶。

指令區域

  • 生成AI/DI/DO/AO/參數設置等指令。

調試區域

  • 用戶自定義發送指令測試。

詳細使用說明參考：JYDAM調試軟件使用說明

九、通訊參數

1、地址說明

地址說明

說明

默認地址

1

默認設備地址均為1

廣播地址

254

單獨連接設備，任何設備地址下均可用254通訊；

當設備地址不明確時，用于讀取當前設備地址。

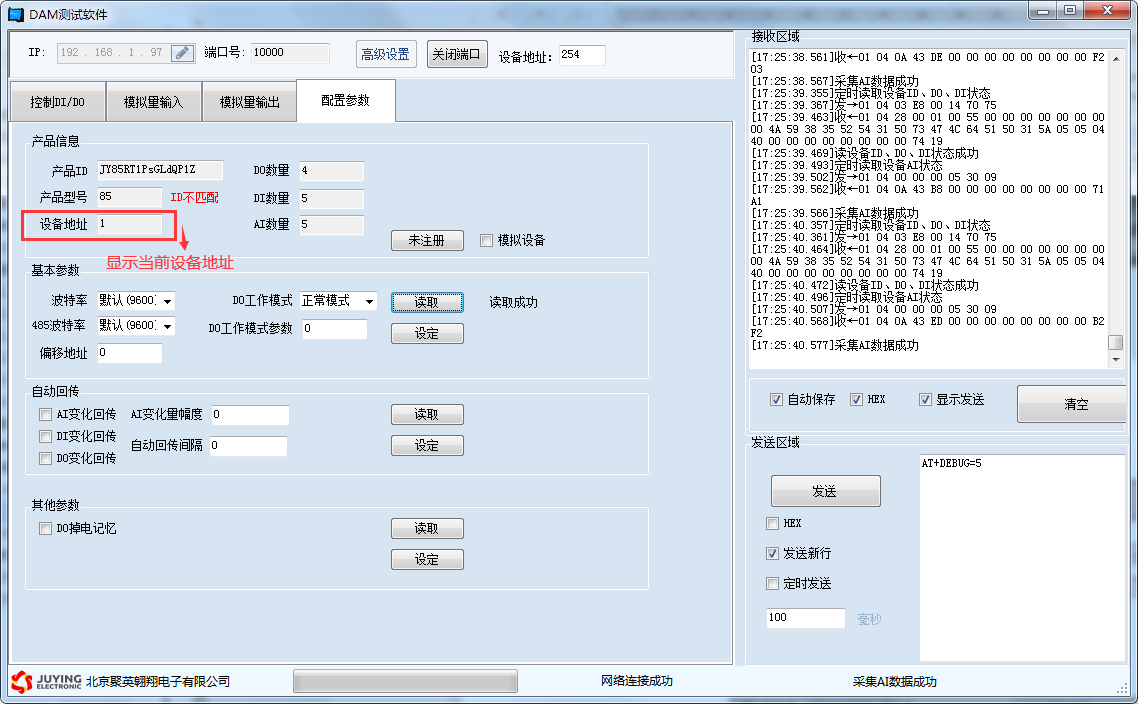

2、修改設備地址

DAM系列設備

說明

有撥碼開關設備

設備地址=撥碼開關地址+偏移地址

無撥碼開關設備

設備地址=偏移地址

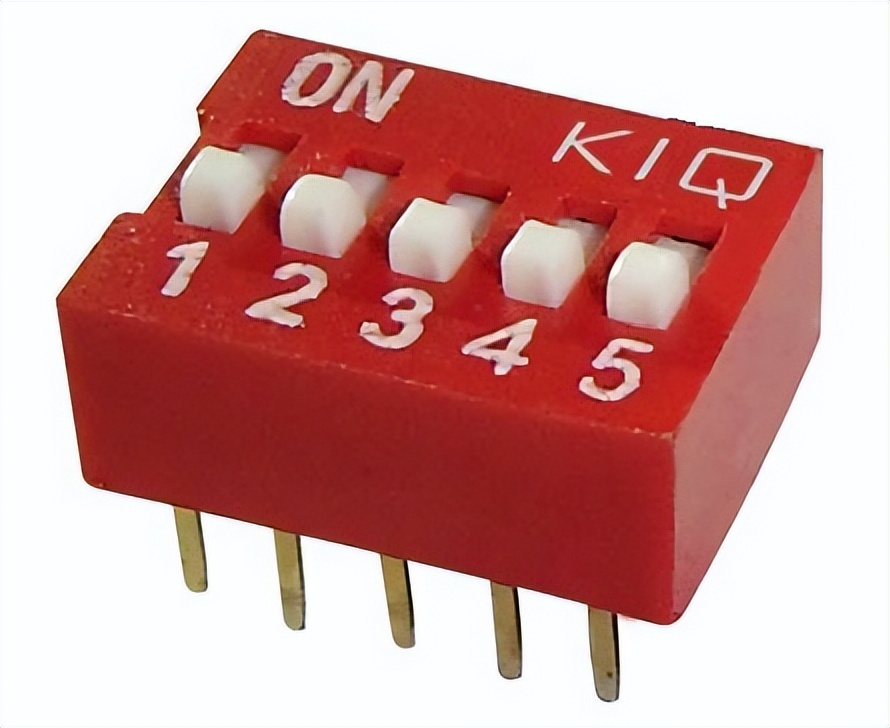

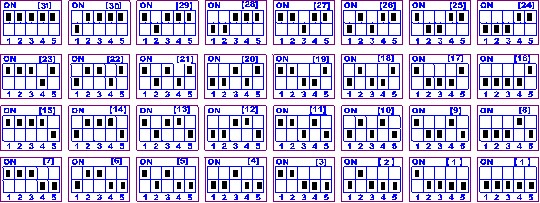

  • 撥碼開關地址
  • 五個撥碼全都撥到“ON”位置時，為地址“31”；
  • 五個撥碼全都撥到“OFF”位置時，為地址“1”；
  • 最左邊1為二進制最低位。
  • 地址表：

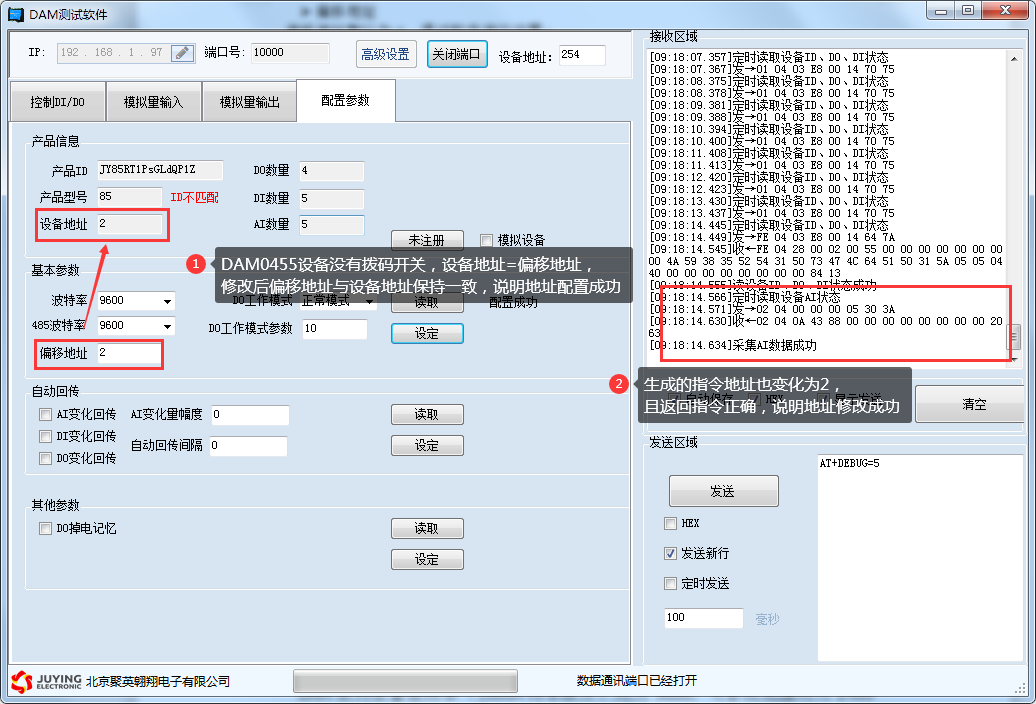

  • 偏移地址

偏移地址默認為0，通過軟件進行設置：

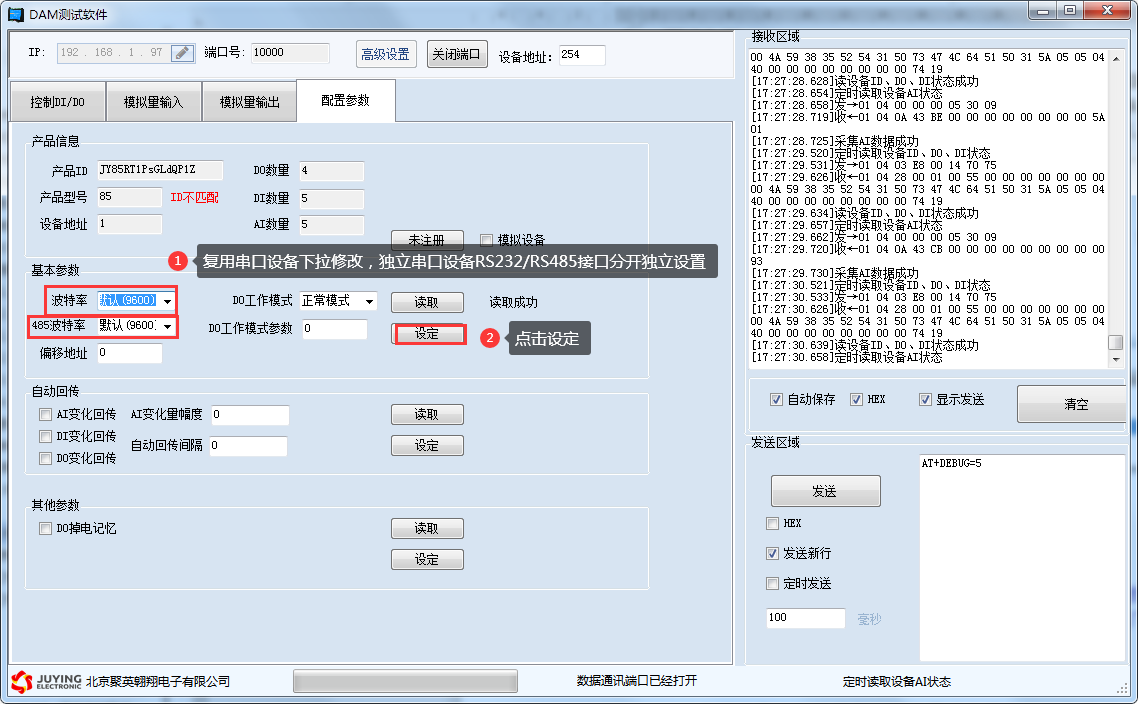

3、波特率

  • 設備重新上電；
  • 使用修改后的波特率通訊測試。

十、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

Modbus協議中文版參考：Modbus協議中文參考:http://www.dianquanka.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar

本產品支持modbus RTU 格式。

2、Modbus寄存器說明

線圈寄存器地址表：

寄存器名稱


寄存器地址

說明

線圈控制

線圈1

寫線圈

1號指令碼

00001

第一路繼電器輸出

線圈2

00002

第二路繼電器輸出

線圈3

00003

第三路繼電器輸出

線圈4

00004

第四路繼電器輸出

線圈5

00005

第五路繼電器輸出

線圈6

00006

第六路繼電器輸出

模擬量輸入

輸入1

模擬量

4號指令

40001

第一路輸入

輸入2

40002

第二路輸入

輸入3

40003

第三路輸入

輸入4

40004

第四路輸入

輸入5

40005

第五路輸入

輸入6

40006

第六路輸入

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式，第一個字符決定寄存器類型，其余4個字符代表地址。地址1從0開始，如00001對應0000。

②：波特率數值對應表

數值

波特率

0

9600

1

2400

2

4800

3

9600

4

19200

5

38400

寄存器地址按照PLC命名規則，真實地址為去掉最高位，然后減一。

3、指令生成說明

4、指令列表

情景

RTU格式（16進制發送）

查詢八路狀態

FE 01 00 00 00 0A A8 02

查詢指令返回信息

FE 01 02 00 00 AD E8

控制第一路開

FE 05 00 00 FF 00 98 35

控制返回信息

:FE 05 00 00 FF 00 98 35

控制第一路關

FE 05 00 00 00 00 D9 C5

控制返回信息

FE 05 00 00 00 00 D9 C5

控制第二路開

FE 05 00 01 FF 00 C9 F5

控制第二路關

FE 05 00 01 00 00 88 05

控制第三路開

FE 05 00 02 FF 00 39 F5

控制第三路關

FE 05 00 02 00 00 78 05

控制第四路開

FE 05 00 03 FF 00 68 35

控制第四路關

FE 05 00 03 00 00 29 C5

控制第五路開

FE 05 00 04 FF 00 D9 F4

控制第五路關

FE 05 00 04 00 00 98 04

控制第六路開

FE 05 00 05 FF 00 88 34

控制第六路關

FE 05 00 05 00 00 C9 C4

查詢第1路模擬量

FE 04 00 00 00 01 25 C5

返回信息

FE 04 02 00 00 AD 24

查詢第2路模擬量

FE 04 00 01 00 01 74 05

查詢第3路模擬量

FE 02 00 02 00 01 0C 05

查詢第4路模擬量

FE 02 00 03 00 01 5D C5

查詢第5路模擬量

FE 02 00 04 00 01 EC 04

查詢第6路模擬量

FE 02 00 05 00 01 BD C4

5、指令詳解

5.1、繼電器輸出

控制1路繼電器（以第一路開為例，其他通道參照本例）

發送碼：FE 05 00 00 FF 00 98 35

字段

含義

備注

FE

設備地址

這里為廣播地址

05

05指令

單個控制指令

00 00

地址

要控制繼電器寄存器地址

FF 00

指令

繼電器開的動作

98 35

CRC16

前6字節數據的CRC16校驗和

繼電器卡返回信息：

返回碼：FE 05 00 00 FF 00 98 35

字段

含義

備注

FE

設備地址

這里為廣播地址

05

05指令

單個控制指令

00 00

地址

要控制繼電器寄存器地址

FF 00

指令

繼電器開的動作

98 35

CRC16

前6字節數據的CRC16校驗和

5.2、繼電器狀態

查詢10路繼電器

發送碼：FE 01 00 00 00 0A A8 02

字段

含義

備注

FE

設備地址

這里為廣播地址

01

01指令

查詢繼電器狀態指令

00 00

起始地址

要查詢的第一個繼電器寄存器地址

00 0A

查詢數量

要查詢的繼電器數量

A8 02

CRC16

前6字節數據的CRC16校驗和

繼電器卡返回信息：

返回碼：FE 01 02 00 00 AD E8

字段

含義

備注

FE

設備地址


01

01指令

返回指令：如果查詢錯誤，返回0x81

02

字節數

返回狀態信息的所有字節數。1+(n-1)/8

00 00

查詢的狀態

返回的繼電器狀態。

Bit0:第一個繼電器狀態

Bit1:第二個繼電器狀態

。。。。。。。

Bit7:第八個繼電器狀態

AD E8

CRC16

前6字節數據的CRC16校驗和

5.3、模擬量查詢

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.001

查詢模擬量AD字

發送碼：FE 04 00 00 00 06 64 07

字段

含義

備注

FE

設備地址


04

04指令

查詢輸入寄存器指令

00 00

起始地址

要查詢的第一路模擬量寄存器地址

00 06

查詢數量

要查詢的模擬量數量

64 07

CRC16


模擬返回信息：

返回碼：FE 04 0C 00 00 00 00 00 00 00 00 00 00 00 00 2A F7

字段

含義

備注

FE

設備地址


04

04指令

返回指令：如果查詢錯誤，返回0x82

0C

字節數

返回狀態信息的所有字節數

00 00

00 00

00 00

00 00

00 00

00 00

查詢的AD字

每2個字節一個通道數據，高位在前，低位在后

2A F7

CRC16


5.4、閃開閃閉指令

閃開閃閉指令解析

閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62

字段

含義

備注

FE

設備地址


10

10指令

查詢輸入寄存器指令

00 03

繼電器地址

要控制的器地址

00 02

控制命令數量

要對繼電的命令個數

04

字節數

控制信息命令的的所有字節數。1+(n-1)/8

00 04或00 02

指令

00 04為閃開指令 00 02為閃閉命令

00 0A

間斷時間

00 0A為十六進制換為十進制則為10間隔時間為（0.1秒*10）

00 D8

CRC16

校驗方式

返回碼：FE 10 00 03 00 02 A5 C7

字段

含義

備注

FE

設備地址


10

10指令

返回指令：如果查詢錯誤，返回0x82

00 03

線圈地址

查詢?cè)O(shè)備的地址

00 02

接收命令數

設備接受的命令個數

A5 C7

CRC16

校驗位

5.5、全開全關指令

全開全關指令解析

全開發送碼：FE 0F 00 00 00 06 01 FF 90 12

全斷發送碼：FE 0F 00 00 00 06 01 00 D0 52

字段

含義

備注

FE

設備地址


0F

0F指令

返回指令：如果查詢錯誤，返回0x82

00 00

起始地址


00 0A

控制數量

控制的繼電器數量

01

字節數

發送命令字節數

FF （00）

全開全關命令

FF FF全開命令 00 00全關命令

90 12（或D0 52）

CRC16

校驗位

全開返回碼：FE 0F 00 00 00 06 C1 C6

全斷返回碼：FE 0F 00 00 00 06 C1 C6

字段

含義

備注

FE

設備地址


0F

0F指令

返回指令：如果查詢錯誤，返回0x82

00 00

起始地址


00 06

數量

返回信息的繼電器數量

C1 C6

CRC16

校驗位


DAM-0606A 工業級數采控制器產品參數

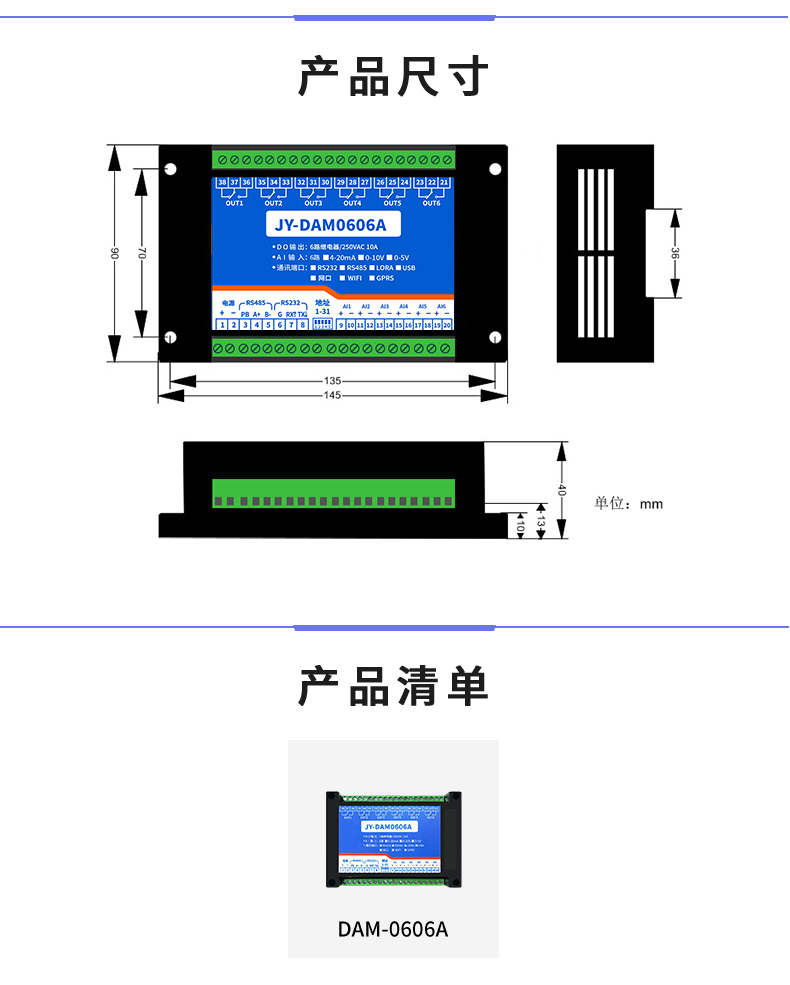

DAM-0606A 工業級數采控制器產品尺寸
