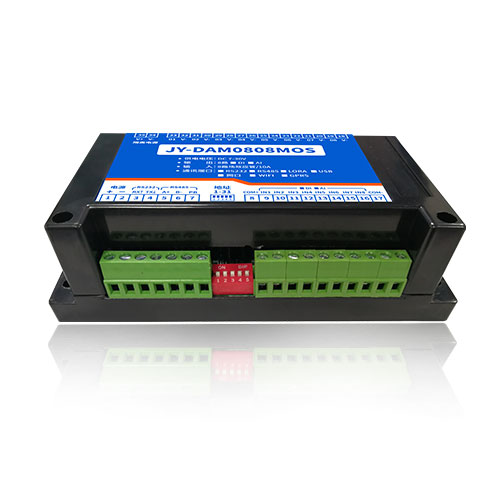

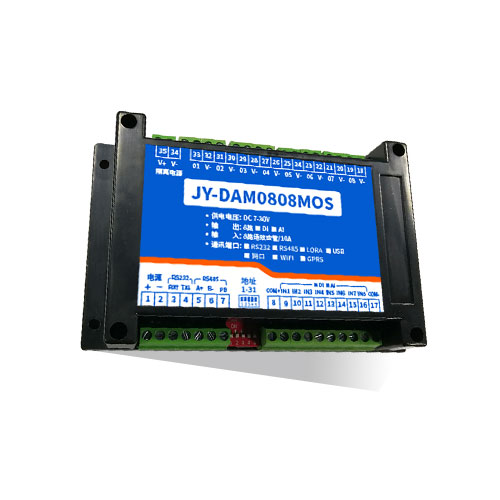

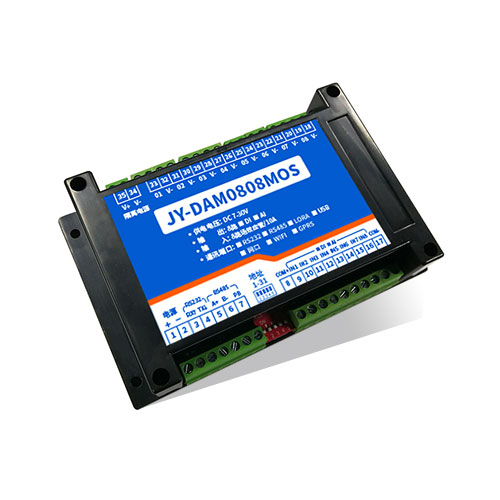

一、產品特點
-
供電電壓：DC7-30V；
-
8路隔離光耦輸入；
-
9路場效應管輸出；
-
通信波特率：2400,4800,9600,19200,38400（默認9600，可以修改）；
-
通信協議：支持標準modbus RTU ；
-
可以設置0-255個設備地址，可以通過軟件設置。
二、產品功能
-
八路MOS管輸出，最大承載30V50A；
-
九路光耦隔離輸入，可以接無源觸點和DC5-24V電壓。
三、產品選型
|
型號
|
modbus
|
RS232
|
RS485
|
USB
|
WiFi
|
輸出
|
輸入
|
|
DAM0809-MOS-RS232
|
●
|
●
|
|
|
|
8
|
9
|
|
DAM0809-MOS-RS485
|
●
|
|
●
|
|
|
8
|
9
|

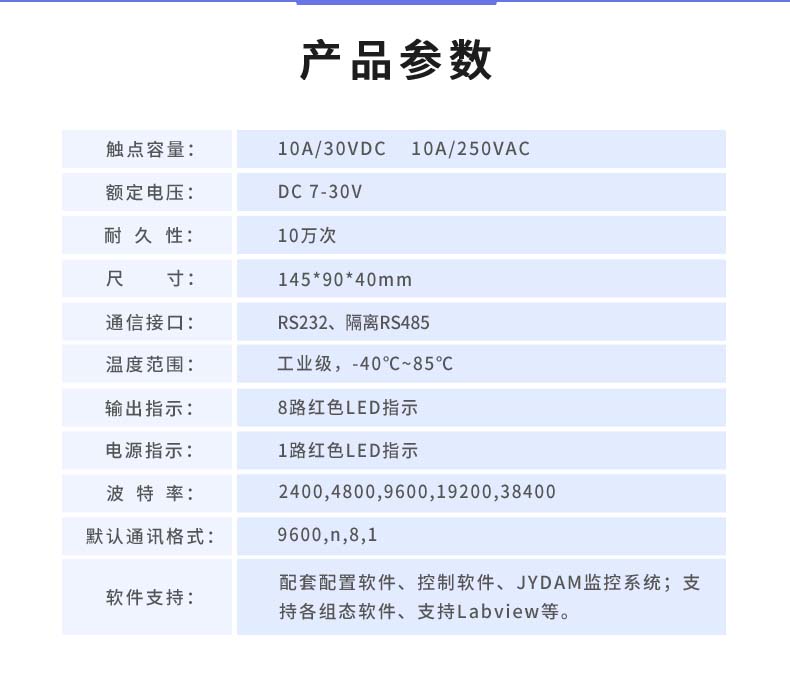

四、主要參數
|
參數
|
說明
|
|
數據接口
|
RS485、RS232
|
|
額定電壓
|
DC 7-30V
|
|
電源指示
|
1路LED指示
|
|
輸出指示
|
8路LED指示
|
|
溫度范圍
|
工業級，-40℃～85℃
|
|

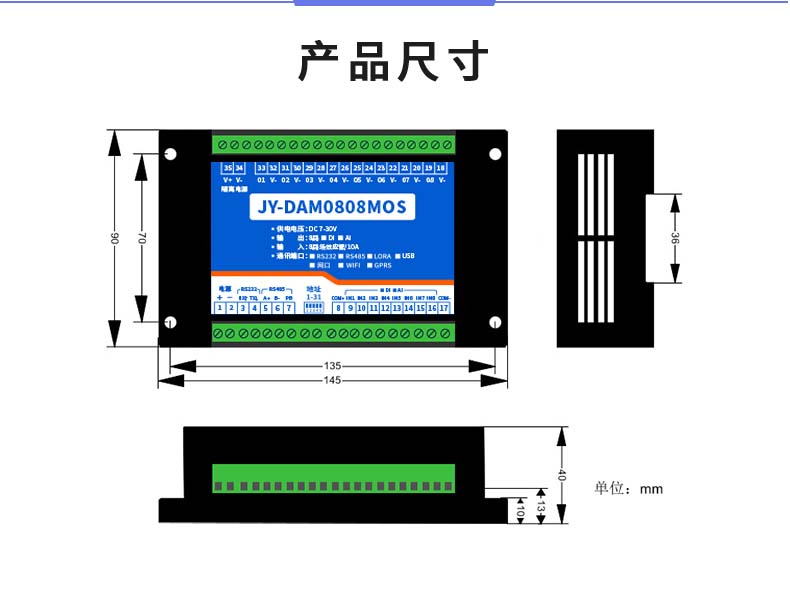

尺寸
|
145*94*41mm
|
|
安裝方式
|
35mm卡軌安裝
|
|
默認通訊格式
|
9600,n,8,1
|
|
波特率
|
2400,4800,9600,19200,38400
|
|
軟件支持
|
配套配置軟件、控制軟件；
支持各家組態軟件；
支持Labviewd等
|
|
重量
|
60g
|
五、通訊接線說明

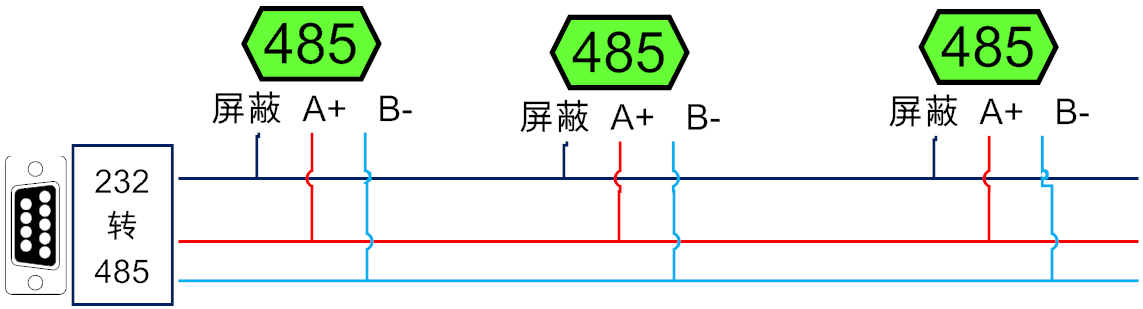

1、RS485級聯接線方式
電腦自帶的串口一般是RS232，需要配232-485轉換器（工業環境建議使用有源帶隔離的轉換器），轉換后RS485為A、B兩線，A接板上A端子，B接板上B端子，485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。

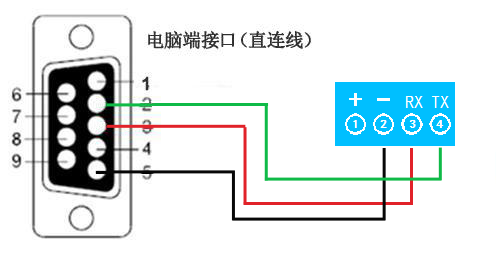

2、RS232接線連接方式
六、輸入輸出接線

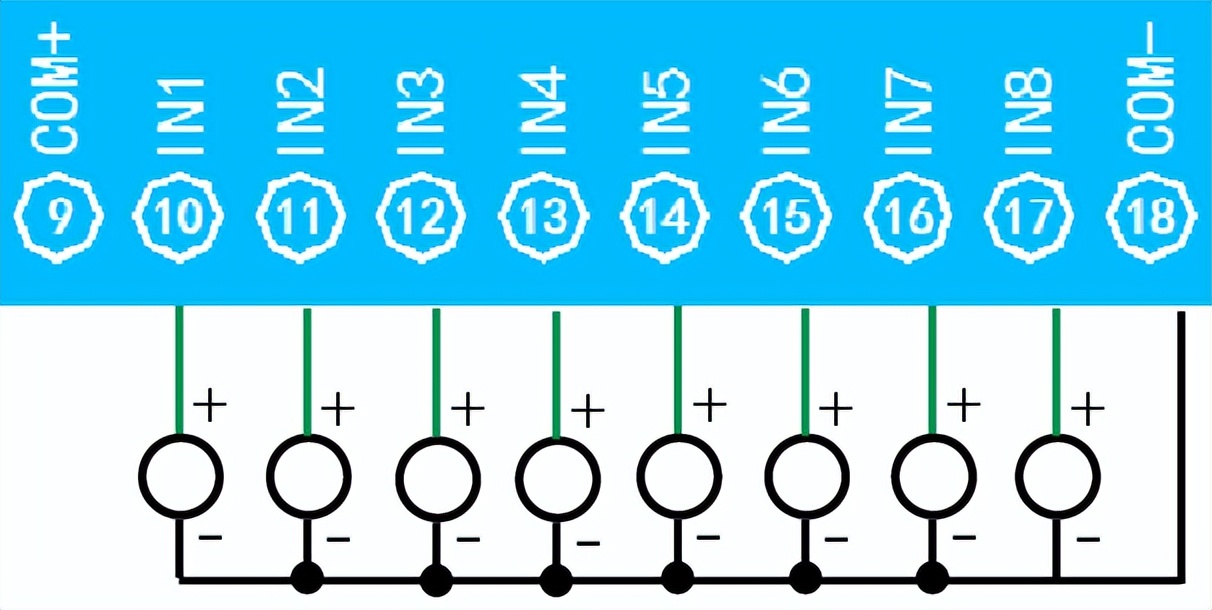

1、有源開關量接線示意圖

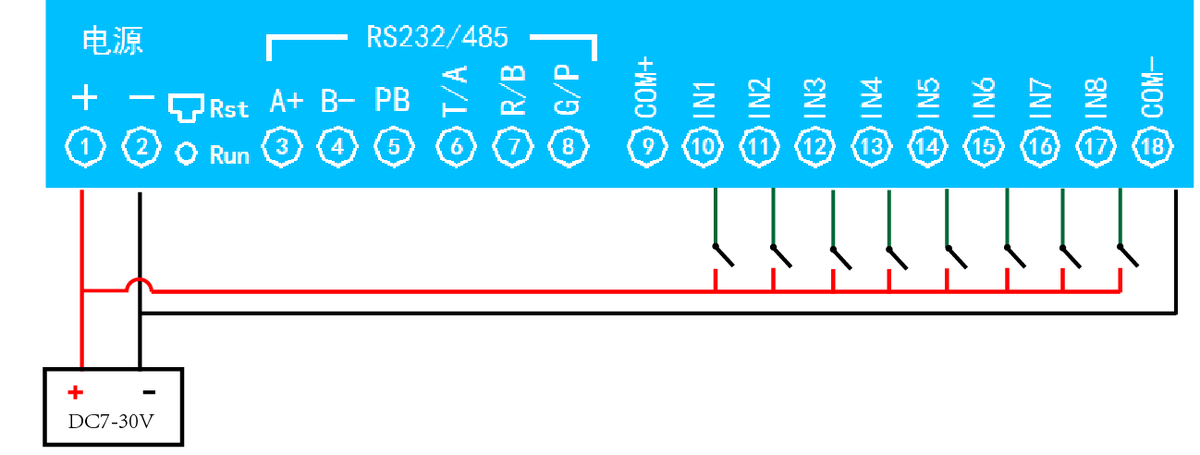

2、無源開關量接線示意圖

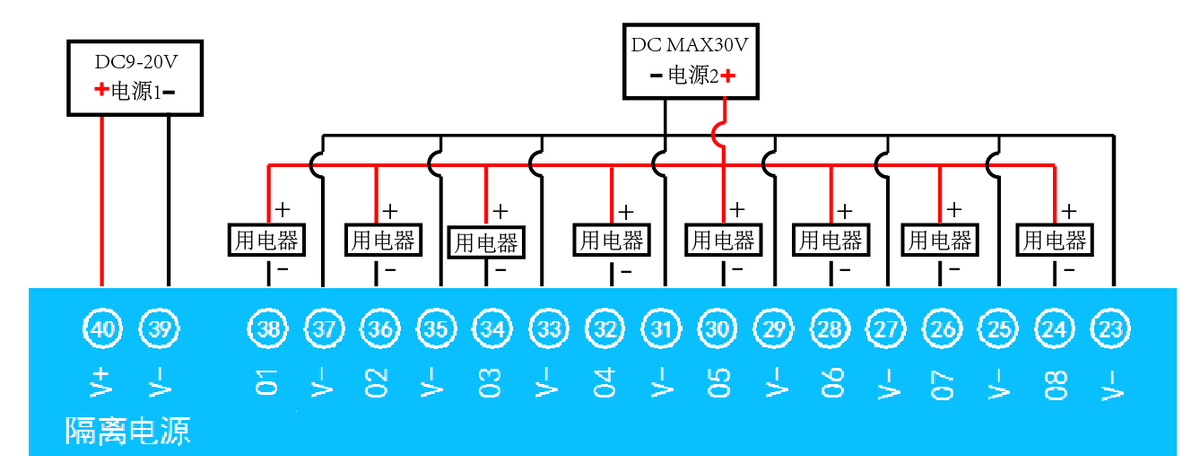

3、輸出接線示意圖
注：
-
電源1為MOS管供電電源
-
電源2為MOS管控制電源
七、測試軟件說明
1、軟件下載
軟件下載鏈接地址：http://www.dianquanka.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar

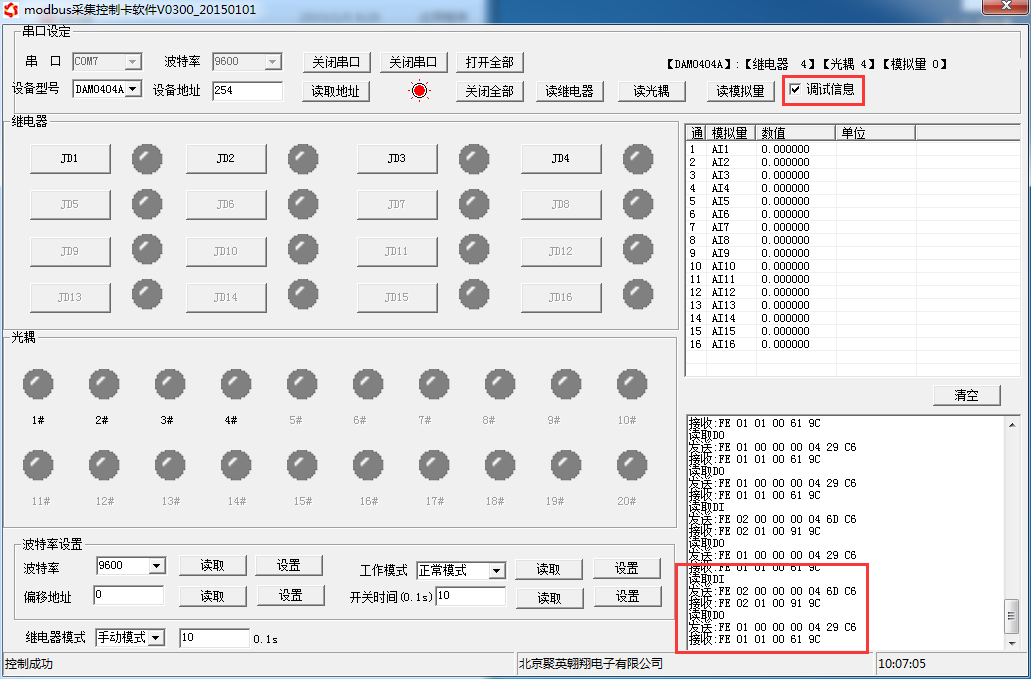

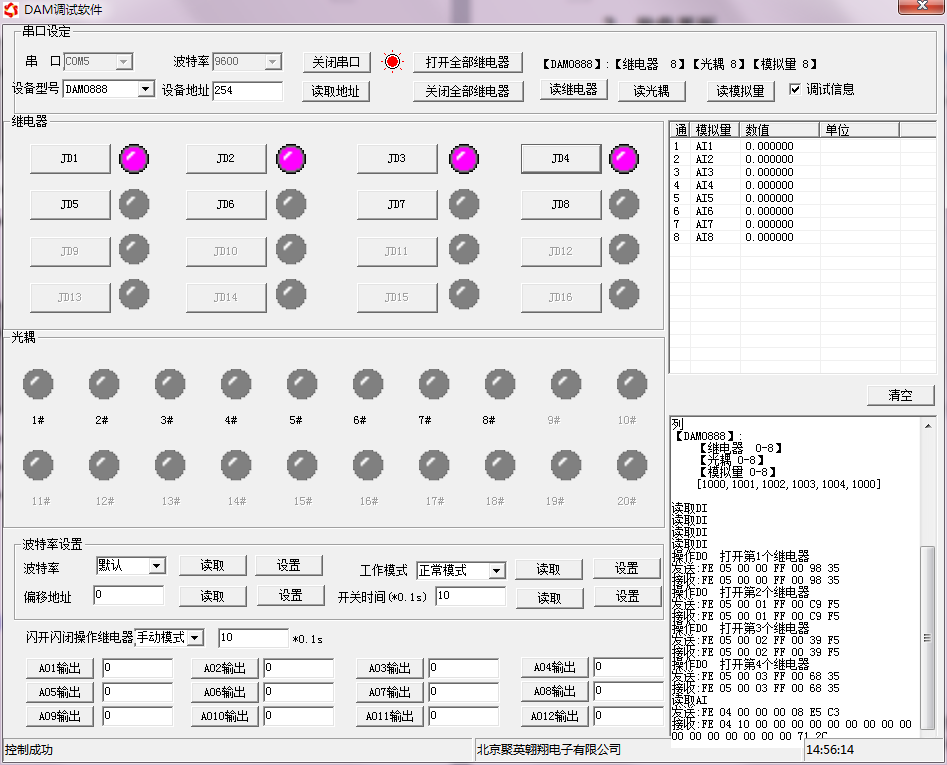

2、軟件界面
軟件功能：
-
繼電器狀態查詢
-
繼電器獨立控制
-
模擬量讀取
-
開關量狀態查詢
-
調試信息查詢
-
工作模式的更改
-
偏移地址的設定
-
繼電器整體控制
3、通訊測試
-
選擇設備當前串口號，打開串口；
-
選擇對應的產品型號；
-

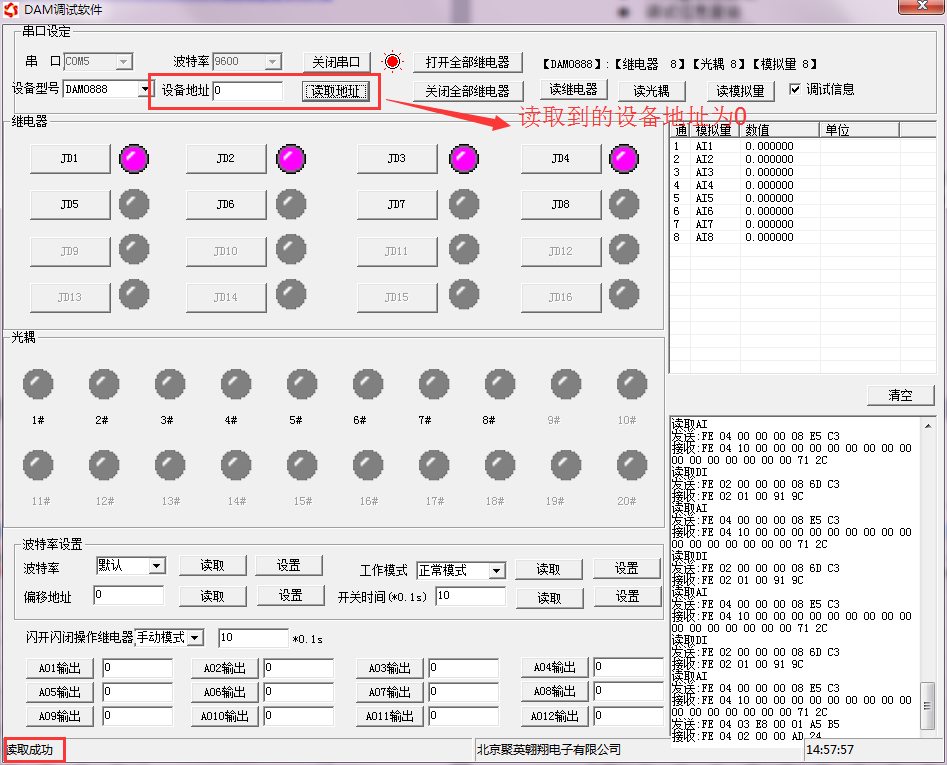

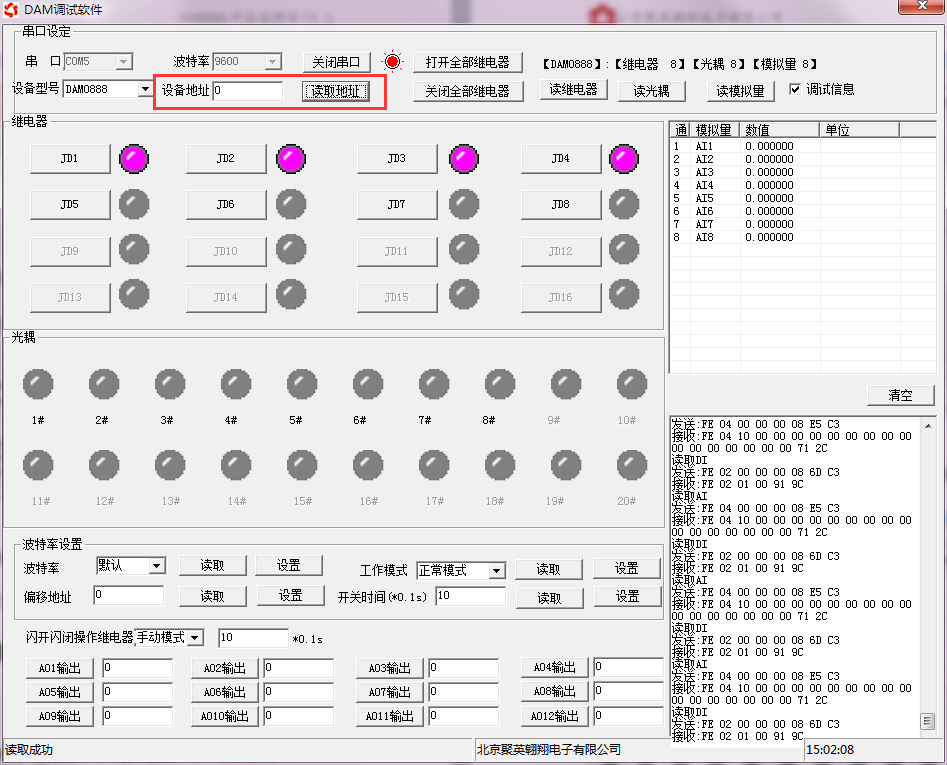

設備地址修改為254，點擊“讀取地址”，軟件底部提示“讀取成功”，讀到的設備地址為“0”，軟件右下方的發送和指令正確，則說明設備與電腦通訊成功。
八、參數及工作模式配置
1、設備地址
1.1、設備地址的介紹
DAM系列設備地址默認為0，使用廣播地址為254進行通訊，用0無法通訊。
設備地址=撥碼開關地址+偏移地址。

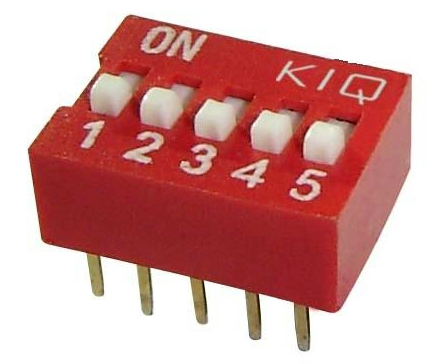

1.2、撥碼開關地址
-
五個撥碼全都撥到“ON”位置時，為地址“31”；
-
五個撥碼全都撥到“OFF”位置時，為地址“0”；
-
最左邊1為二進制最低位。
-

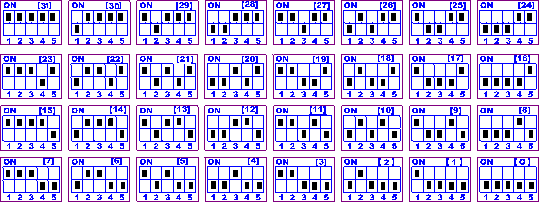

地址表：
1.3、偏移地址的設定與讀取

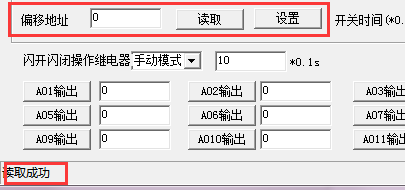

點擊DAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。
1.4、設備地址的讀取
設備正常通訊后，初始設備地址寫入254，然后點擊軟件上方“讀取地址”即可讀到設備的當前地址。
1.5、波特率的讀取與設置

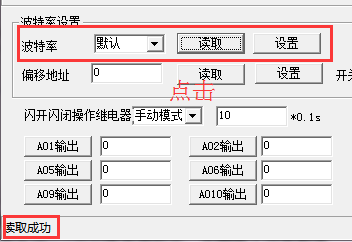

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。
2、閃開閃斷功能及設置
2.1、閃開閃斷功能介紹
手動模式：對繼電器每操作一次，繼電器則翻轉一次（閉合時斷開，斷開時閉合）；
閃開模式：對繼電器每操作一次，繼電器則閉合1秒（實際時間【單位秒】=設置數字*0.1）后自行斷開；
閃斷模式：對繼電器每操作一次，繼電器則斷開1.秒（時間可調）后自行閉合；
2.2、閃斷閃開的設置

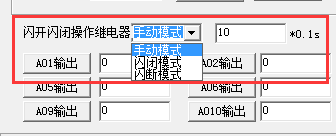

打開“聚英翱翔DAM調試軟件”點擊繼電器模式后面下拉箭頭進行模式的選擇。（后邊時間可自行設置，實際時間=填寫數字*0.1【單位秒】）
注：閃斷閃開模式不能寫入設備芯片內，軟件上選擇閃斷閃開模式后，所有通道都為閃斷閃開模式下，可通過發送單個通道的閃斷閃開指令來進行單個通道的控制，不影響其他通道的正?？刂?。
九、開發資料說明
1、通訊協議說明
本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。
Modbus協議中文版參考：http://www.dianquanka.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar
本產品支持modbus RTU 格式。
2、Modbus寄存器說明
本控制卡主要為線圈寄存器，主要支持以下指令碼：1、5、15
|
指令碼
|
含義
|
|
1
|
讀線圈寄存器
|
|
5
|
寫單個線圈
|
|
15
|
寫多個線圈寄存器
|
線圈寄存器地址表：
|
寄存器名稱
|
|
寄存器地址
|
說明
|
|
線圈控制
|
|
線圈1
|
寫線圈
1號指令碼
|
0x0001
|
第一路繼電器輸出
|
|
線圈2
|
0x0002
|
第二路繼電器輸出
|
|
線圈3
|
0x0003
|
第三路繼電器輸出
|
|
線圈4
|
0x0004
|
第四路繼電器輸出
|
|
線圈5
|
0x0005
|
第五路繼電器輸出
|
|
線圈6
|
0x0006
|
第六路繼電器輸出
|
|
線圈7
|
0x0007
|
第七路繼電器輸出
|
|
線圈8
|
0x0008
|
第八路繼電器輸出
|
|
離散量輸入
|
|
輸入1
|
開關量
2號指令
|
1x0001
|
第一路輸入
|
|
輸入2
|
1x0002
|
第二路輸入
|
|
輸入3
|
1x0003
|
第三路輸入
|
|
輸入4
|
1x0004
|
第四路輸入
|
|
輸入5
|
1x0005
|
第五路輸入
|
|
輸入6
|
1x0006
|
第六路輸入
|
|
輸入7
|
1x0007
|
第七路輸入
|
|
輸入8
|
1x0008
|
第八路輸入
|
|
配置參數
|
|
通信波特率
|
保持寄存器
|
4x1001
|
見下表波特率數值對應表，默認為0，支持0-5，該寄存器同時決定RS232和RS485的通信波特率
|
|
備用
|
4x1002
|
備用，用戶不可寫入任何值。
|
|
偏移地址
|
4x1003
|
設備地址=偏移地址+撥碼開關地址
|
|
工作模式
|
4x1004
|
用戶可以使用，存儲用戶數據
|
|
延遲時間
|
4x1005
|
用戶可以使用，存儲用戶數據
|
備注：
①：Modbus設備指令支持下列Modbus地址：
00001至09999是離散輸出(線圈)
10001至19999是離散輸入(觸點)
30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)
采用5位碼格式，第一個字符決定寄存器類型，其余4個字符代表地址。地址1從0開始，如00001對應0000。
②：波特率數值對應表
|
數值
|
波特率
|
|
0
|
9600
|
|
1
|
2400
|
|
2
|
4800
|
|
3
|
9600
|
|
4
|
19200
|
|
5
|
38400
|
③：繼電器狀態，通過30002地址可以查詢，也可以通過00001---00002地址來查詢，但控制只能使用00001---00002地址。
30002地址數據長度為16bit。最多可表示16個繼電器。
對應結果如下：
|
Bit
|
15
|
14
|
13
|
12
|
11
|
10
|
9
|
8
|
7
|
6
|
5
|
4
|
3
|
2
|
1
|
0
|
|
繼電器位置
|
8
|
7
|
6
|
5
|
4
|
3
|
2
|
1
|
16
|
15
|
14
|
13
|
12
|
11
|
10
|
9
|
即 寄存器30009數據 的bit8 與寄存器00001的數據一樣。
同理：光耦輸入也是如此。寄存器30003的bit8、bit9 與寄存器10001、10002都對應到指定的硬件上。
寄存器地址按照PLC命名規則，真實地址為去掉最高位，然后減一。
3、指令生成說明
應用舉例及其說明：本機地址除了撥碼開關地址之外，還有默認的254為廣播地址。當總線上只有一個設備時，無需關心撥碼開關地址，直接使用254地址即可，當總線上有多個設備時通過撥碼開關選擇為不同地址，發送控制指令時通過地址區別。
注意：RS485總線可以掛載多個設備。
指令可通過“聚英翱翔DAM調試軟件”，的調試信息來獲取。
指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器0001的讀寫操作。
4、指令列表
|
情景
|
RTU格式（16進制發送）
|
|
查詢八路狀態
|
FE 01 00 00 00 08 29 C3
|
|
查詢指令返回信息
|
FE 01 01 00 61 9C
|
|
控制第一路開
|
FE 05 00 00 FF 00 98 35
|
|
控制返回信息
|
FE 05 00 00 FF 00 98 35
|
|
控制第一路關
|
FE 05 00 00 00 00 D9 C5
|
|
控制返回信息
|
FE 05 00 00 00 00 D9 C5
|
|
控制第二路開
|
FE 05 00 01 FF 00 C9 F5
|
|
控制第二路關
|
FE 05 00 01 00 00 88 05
|
|
控制第三路開
|
FE 05 00 02 FF 00 39 F5
|
|
控制第三路關
|
FE 05 00 02 00 00 78 05
|
|
控制第四路開
|
FE 05 00 03 FF 00 68 35
|
|
控制第四路關
|
FE 05 00 03 00 00 29 C5
|
|
控制第五路開
|
FE 05 00 04 FF 00 D9 F4
|
|
控制第五路關
|
FE 05 00 04 00 00 98 04
|
|
控制第六路開
|
FE 05 00 05 FF 00 88 34
|
|
控制第六路關
|
FE 05 00 05 00 00 C9 C4
|
|
控制第七路開
|
FE 05 00 06 FF 00 78 34
|
|
控制第七路關
|
FE 05 00 06 00 00 39 C4
|
|
控制第八路開
|
FE 05 00 07 FF 00 29 F4
|
|
控制第八路關
|
FE 05 00 07 00 00 68 04
|
|
查詢八路光耦狀態
|
FE 02 00 00 00 08 6D C3
|
|
查詢返回信息
|
FE 02 01 00 91 9C
|
5、指令詳解
5.1、繼電器輸出
控制1路繼電器（以第一路開為例，其他通道參照本例）
發送碼：FE 05 00 00 FF 00 98 35
|
字段
|
含義
|
備注
|
|
FE
|
設備地址
|
這里為廣播地址
|
|
05
|
05指令
|
單個控制指令
|
|
00 00
|
地址
|
要控制繼電器寄存器地址
|
|
FF 00
|
指令
|
繼電器開的動作
|
|
98 35
|
CRC16
|
前6字節數據的CRC16校驗和
|
繼電器卡返回信息：
返回碼：FE 05 00 00 FF 00 98 35
|
字段
|
含義
|
備注
|
|
FE
|
設備地址
|
這里為廣播地址
|
|
05
|
05指令
|
單個控制指令
|
|
00 00
|
地址
|
要控制繼電器寄存器地址
|
|
FF 00
|
指令
|
繼電器開的動作
|
|
98 35
|
CRC16
|
前6字節數據的CRC16校驗和
|
5.2、繼電器狀態
查詢8路繼電器
發送碼：FE 01 00 00 00 08 29 C3
|
字段
|
含義
|
備注
|
|
FE
|
設備地址
|
這里為廣播地址
|
|
01
|
01指令
|
查詢繼電器狀態指令
|
|
00 00
|
起始地址
|
要查詢的第一個繼電器寄存器地址
|
|
00 08
|
查詢數量
|
要查詢的繼電器數量
|
|
29 C3
|
CRC16
|
前6字節數據的CRC16校驗和
|
繼電器卡返回信息：
返回碼：FE 01 01 00 61 9C
|
字段
|
含義
|
備注
|
|
FE
|
設備地址
|
|
|
01
|
01指令
|
返回指令：如果查詢錯誤，返回0x81
|
|
01
|
字節數
|
返回狀態信息的所有字節數。1+(n-1)/8
|
|
00
|
查詢的狀態
|
返回的繼電器狀態。
Bit0:第一個繼電器狀態
Bit1:第二個繼電器狀態
。。。。。。。
Bit7:第八個繼電器狀態
|
|
61 9C
|
CRC16
|
前6字節數據的CRC16校驗和
|
5.3、光耦輸入
查詢光耦
發送碼：FE 02 00 00 00 0C 6C 00
|
字段
|
含義
|
備注
|
|
FE
|
設備地址
|
|
|
02
|
02指令
|
查詢離散量輸入（光耦輸入)狀態指令
|
|
00 00
|
起始地址
|
要查詢的第一個光耦的寄存器地址
|
|
00 0C
|
查詢數量
|
要查詢的光耦狀態數量
|
|
6C 00
|
CRC16
|
|
光耦返回信息：
返回碼：FE 02 01 01 50 5C
|
字段
|
含義
|
備注
|
|
FE
|
設備地址
|
|
|
02
|
02指令
|
返回指令：如果查詢錯誤，返回0x82
|
|
01
|
字節數
|
返回狀態信息的所有字節數。1+(n-1)/8
|
|
01
|
查詢的狀態
|
返回的繼電器狀態。
Bit0:第一個光耦輸入狀態
Bit1:第二個光耦輸入狀態
。。。。。。。
Bit7:第八個光耦輸入狀態
|
|
50 5C
|
CRC16
|
|
5.4、閃開閃閉指令
閃開閃閉指令解析
閃開發送碼：FE 10 00 03 00 02 04 00 04 00 0A 00 D8
閃斷發送碼：FE 10 00 03 00 02 04 00 02 00 14 21 62
|
字段
|
含義
|
備注
|
|
FE
|
設備地址
|
|
|
10
|
10指令
|
查詢輸入寄存器指令
|
|
00 03
|
繼電器地址
|
要控制的器地址
|
|
00 02
|
控制命令數量
|
要對繼電的命令個數
|
|
04
|
字節數
|
控制信息命令的的所有字節數。1+(n-1)/8
|
|
00 04或00 02
|
指令
|
00 04為閃開指令 00 02為閃閉命令
|
|
00 0A
|
間斷時間
|
00 0A為十六進制換為十進制則為10間隔時間為（0.1秒*10）
|
|
00 D8
|
CRC16
|
校驗方式
|
返回碼：FE 10 00 03 00 02 A5 C7
|
字段
|
含義
|
備注
|
|
FE
|
設備地址
|
|
|
10
|
10指令
|
返回指令：如果查詢錯誤，返回0x82
|
|
00 03
|
設備地址
|
查詢設備的地址
|
|
00 02
|
接收命令數
|
設備接受的命令個數
|
|
A5 C7
|
CRC16
|
校驗位
|
5.5、全開全關指令
全開全關指令解析
全開發送碼：FE 0F 00 00 00 08 01 FF F1 D1
全斷發送碼：FE 0F 00 00 00 08 01 00 B1 91
|
字段
|
含義
|
備注
|
|
FE
|
設備地址
|
|
|
0F
|
0F指令
|
返回指令：如果查詢錯誤，返回0x82
|
|
00 00
|
起始地址
|
|
|
00 08
|
控制數量
|
控制的繼電器數量
|
|
01
|
字節數
|
發送命令字節數
|
|
FF （或00 ）
|
全開全關命令
|
FF 全開命令 00全關命令
|
|
F1 D1 （或B1 91）
|
CRC16
|
校驗位
|
全開返回碼：FE 0F 00 00 00 0A C1 C3
全斷返回碼：FE 0F 00 00 00 08 40 02
|
字段
|
含義
|
備注
|
|
FE
|
設備地址
|
|
|
0F
|
0F指令
|
返回指令：如果查詢錯誤，返回0x82
|
|
00 00
|
起始地址
|
|
|
00 08
|
數量
|
返回信息的繼電器數量
|
|
40 02
|
CRC16
|
校驗位
|
