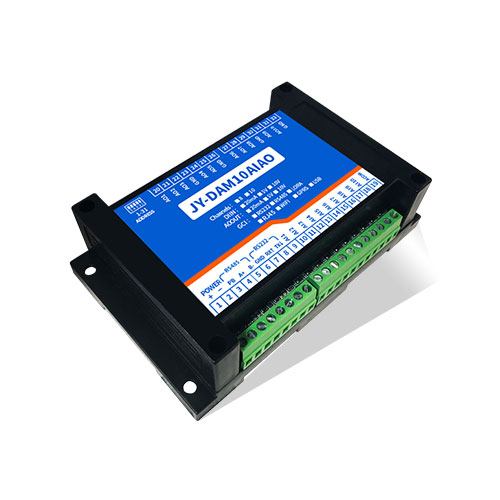

工業級模擬量輸出模塊,10路模擬量(4-20MA、O-5V、0-10V)輸出輸入;支持RS232、隔離RS485、WIFI、網口等通訊接口標準Modbus RTU協議;12位DA轉換;分辨率0.01,精度0.1;提供配套軟件;支持二次開發千分之一;12位DA,...
一、產品特點
DC24V寬壓供電;
RS485通訊隔離,輸入光耦隔離;
通訊接口支持RS232、RS485;
支持標準modbus協議;
二、產品功能
10路模擬量輸出,10位DA;
10路模擬量輸入通道,12為AD;
支持5位尋址地址;
支持波特率:2400.4800.9600.19200.38400.
三、產品選型
型號 | modbus | RS232 | RS485 | AI | DA |
DAM-10AIAO-RS232 | ● | ● | 10 | 10 | |
DAM-10AIAO-RS232+485 | ● | ● | ● | 10 | 10 |
四、產品參數
參數 | 說明 |
數據接口 | RS485、RS232、以太網接口、USB(接口可選) |
額定電壓 | DC 24V |
電源指示 | 1路紅色LED指示(不通信時常亮,通信時閃爍) |
通訊指示 | 與電源指示燈共用 |

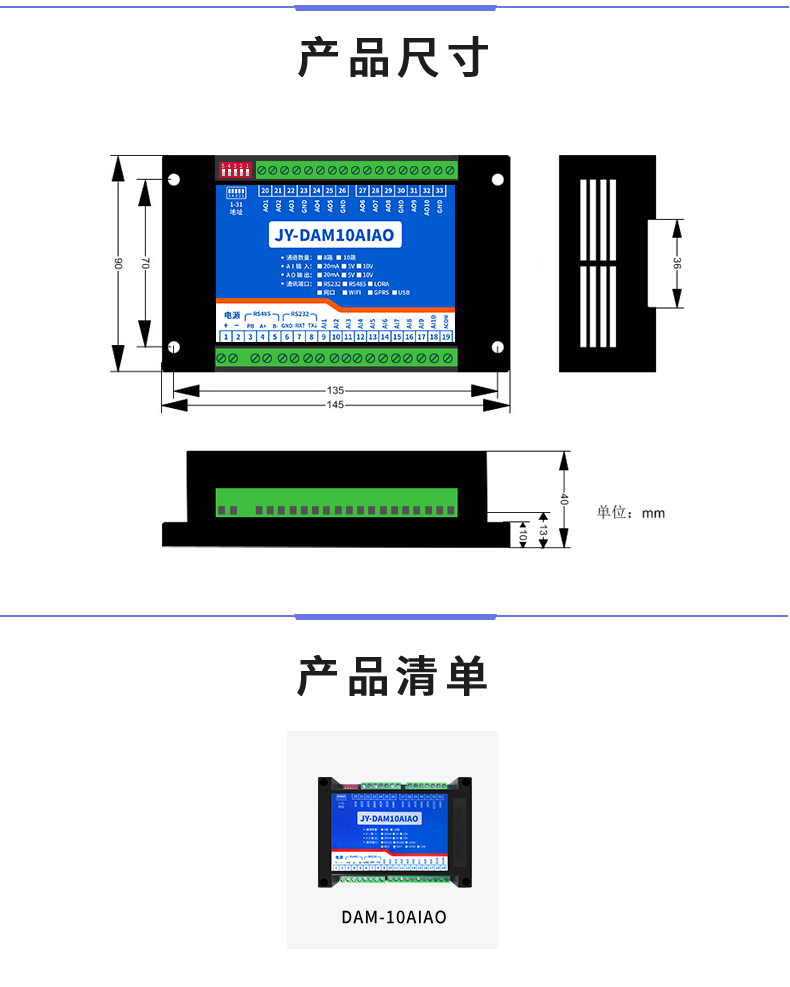

尺寸 | 145*94*41mm |
重量 | 200g |
默認通訊格式 | 9600.n,8.1 |
波特率 | 2400.4800.9600.19200.38400 |
軟件支持 | 配套配置軟件、控制軟件; |

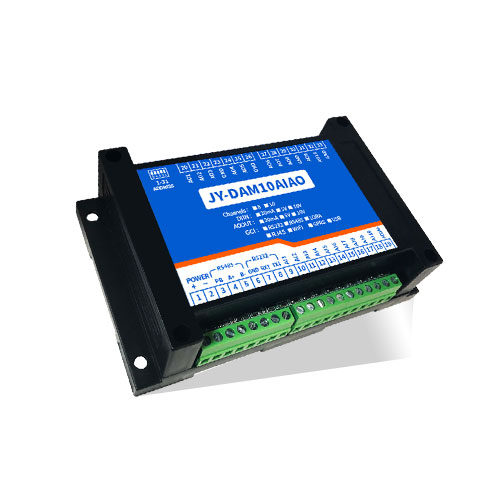

五、接口說明
序號 | 功能 | 引腳 | 說明 |
1 | 供電 | + | DC12-30V電源正極 |
2 | - | DC12-30V電源負極 | |
3 | 485通訊 | PB | 485屏蔽線接線口 |
4 | A+ | 485接線A腳 | |
5 | B- | 485接線B腳 | |
6 | 232通訊 | GND | 地線 |
7 | RX | 數據接收 | |
8 | TX | 數據發送 | |
9 | 模擬量輸入(AI) | AI1 | 第1路模擬量輸入信號正極 |
10 | AI2 | 第2路模擬量輸入信號正極 | |
11 | AI3 | 第3路模擬量輸入信號正極 | |
12 | AI4 | 第4路模擬量輸入信號正極 | |
13 | AI5 | 第5路模擬量輸入信號正極 | |
14 | AI6 | 第6路模擬量輸入信號正極 | |
15 | AI7 | 第7路模擬量輸入信號正極 | |
16 | AI8 | 第8路模擬量輸入信號正極 | |
17 | AI9 | 第9路模擬量輸入信號正極 | |
18 | AI10 | 第10路模擬量輸入信號正極 | |
19 | GND | 模擬量輸入信號負 | |
20 | 模擬量輸出(AO) | AO1 | 第1路模擬量輸出信號正極 |
21 | AO2 | 第2路模擬量輸出信號正極 | |
22 | AO3 | 第3路模擬量輸出信號正極 | |
23 | GND | 模擬量輸出信號負 | |
24 | AO4 | 第4路模擬量輸出信號正極 | |
25 | AO5 | 第5路模擬量輸出信號正極 | |
26 | GND | 模擬量輸出信號負 | |
27 | AO6 | 第6路模擬量輸出信號正極 | |
28 | AO7 | 第7路模擬量輸出信號正極 | |
29 | AO8 | 第8路模擬量輸出信號正極 | |
30 | GND | 模擬量輸出信號負 | |
31 | AO9 | 第9路模擬量輸出信號正極 | |
32 | AO10 | 第10路模擬量輸出信號正極 | |
33 | GND | 模擬量輸出信號負 |
六、
1、RS232接線方式
RS232接線為端子接線。
2、
電腦自帶的串口一般是RS232.需要配232-485轉換器(工業環境建議使用有源帶隔離的轉換器),轉換后RS485為A、B兩線,A接板上A端子,B接板上B端子,485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線,采用鏈型網絡結構。
七、輸入輸出
1、
GND為輸出負極,AO1-AO8為信號正極
設置輸出值與實際值之間的關系是:輸出值=實際值*100.如設置輸出4ma,寫寫入400.
2、
下圖中的電源部分為傳感器供電,AI1-AI10接傳感器信號正,GND為傳感器信號負。
設備采集到的AI數據與實際輸入值之間的關系:
實際值=返回值*0.001
八、
1、
http://www.dianquanka.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar(軟件視頻教程連接)
2、
軟件功能
繼電器狀態查詢
繼電器獨立控制
模擬量讀取
開關量狀態查詢
調試信息查詢
工作模式的更改
偏移地址的設定
繼電器整體控制
3、
選擇設備當前串口號,打開串口;
選擇對應的產品型號;
設備地址修改為254.點擊“讀取地址”,軟件底部提示“讀取成功”,讀到的設備地址為“0”,軟件右下方的發送和指令正確,則說明設備與電腦通訊成功。
九、參數及工作模式配置
1、
1.1、
DAM系列設備地址默認為0.使用廣播地址為254進行通訊,用0無法通訊。
設備地址=撥碼開關地址+偏移地址。
五個撥碼全都撥到“ON”位置時,為地址“31”;
五個撥碼全都撥到“OFF”位置時,為地址“0”;
最左邊1為二進制最低位。
地址表:
1.2、
設備正常通訊后,初始設備地址寫入254.然后點擊軟件上方“讀取地址”即可讀到設備的當前地址。
1.3、
點擊DAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。
2、
點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址,操作后需要重啟設備和修改電腦串口設置。
十、開發資料說明
1、
本產品支持標準modbus指令,有關詳細的指令生成與解析方式,可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。
2、
本控制卡主要為模擬輸入寄存器和光耦輸入寄存器,主要支持以下指令碼:2、4
指令碼 | 含義 |
2 | 讀光耦輸入狀態 |
4 | 讀模擬輸入AD值 |
寄存器說明:
寄存器名稱 | 寄存器地址 | 說明 | |||
模擬量輸入 | |||||
輸入1 | 模擬量輸入 4號指令 | 3x0001 | 第一路輸入 | ||
輸入2 | 3x0002 | 第二路輸入 | |||
輸入3 | 3x0003 | 第三路輸入 | |||
輸入4 | 3x0004 | 第四路輸入 | |||
輸入5 | 3x0005 | 第五路輸入 | |||
輸入6 | 3x0006 | 第六路輸入 | |||
輸入7 | 3x0007 | 第七路輸入 | |||
輸入8 | 3x0008 | 第八路輸入 | |||
輸入9 | 3x0009 | 第九路輸入 | |||
輸入10 | 3x0010 | 第十路輸入 | |||
模擬量輸出 | |||||
輸出1 | 模擬量輸出 3號指令 | 4x0001 | 第一路輸出 | ||
輸出2 | 4x0002 | 第二路輸出 | |||
輸出3 | 4x0003 | 第三路輸出 | |||
輸出4 | 4x0004 | 第四路輸出 | |||
輸出5 | 4x0005 | 第五路輸出 | |||
輸出6 | 4x0006 | 第六路輸出 | |||
輸出7 | 4x0007 | 第七路輸出 | |||
輸出8 | 4x0008 | 第八路輸出 | |||
輸出9 | 4x0009 | 第九路輸出 | |||
輸出10 | 4x0010 | 第十路輸出 | |||
配置參數 | |||||
通信波特率 | 保持寄存器 | 4x1001 | 見下表波特率數值對應表,默認為0,支持0-5,該寄存器同時決定RS232和RS485的通信波特率 | ||
備用 | 4x1002 | 備用,用戶不可寫入任何值。 | |||
偏移地址 | 4x1003 | 設備地址=偏移地址+撥碼開關地址 | |||
工作模式 | 4x1004 | 用戶可以使用,存儲用戶數據 | |||
延遲時間 | 4x1005 | 用戶可以使用,存儲用戶數據 |
3、
指令可通過“聚英翱翔DAM調試軟件”,勾選調試信息來獲取。
指令生成說明:對于下表中沒有的指令,用戶可以自己根據modbus協議生成,對于繼電器線圈的讀寫,實際就是對modbus寄存器中的線圈寄存器的讀寫,上文中已經說明了繼電器寄存器的地址,用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態,實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。
4、指令列表
4.1、
情景 | RTU格式(16進制發送) |
查詢第1路模擬量 | FE040000000125C5 |
返回信息 | FE 04 02 00 00 AD 24 |
查詢第2路模擬量 | FE04000100017405 |
查詢第3路模擬量 | FE04000200018405 |
查詢第4路模擬量 | FE0400030001D5C5 |
查詢第5路模擬量 | FE04000400016404 |
查詢第6路模擬量 | FE040005000135C4 |
查詢第7路模擬量 | FE0400060001C5C4 |
查詢第8路模擬量 | FE04000700019404 |
查詢第9路模擬量 | FE0400080001A407 |
查詢第10路模擬量 | FE0400090001F5C7 |
5、
5.1、
獲取到的模擬量數據與實際輸入值之間的關系為:實際值=返回值*0.001
查詢第一路模擬量AD字
FE 04 00 00 00 01 25 C5
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 查詢輸入寄存器指令 |
00 00 | 起始地址 | 要查詢的第一路模擬量寄存器地址 |
00 01 | 查詢數量 | 要查詢的模擬量數量 |
25 c5 | CRC16 |
模擬返回信息:
FE 04 02 00 00 AD 24
字段 | 含義 | 備注 |
FE | 設備地址 | |
04 | 04指令 | 返回指令:如果查詢錯誤,返回0x82 |
02 | 字節數 | 返回狀態信息的所有字節數。1+(n-1)/8 |
00 00 | 查詢的AD字 | 0x0227,即十進制551,為查詢的模擬量AD字的值 |
AD 24 | CRC16 |
5.2、
設置第一路模擬量輸出
設置輸出值與實際值之間的關系是:輸出值=實際值*100.如設置輸出8ma,寫寫入800.
FE 06 00 00 03 20 9C ED
字段 | 含義 | 備注 |
FE | 設備地址 | |
06 | 06指令 | 模擬量輸出 |
00 00 | 地址 | 要設置第一路模擬量寄存器地址 |
03 20 | 數值 | 要設置的模擬量數值 |
CD 2D | CRC16 |
模擬返回信息:
FE 06 00 00 03 20 CD 2D
字段 | 含義 | 備注 |
FE | 設備地址 | |
06 | 04指令 | 模擬量輸出 |
00 00 | 地址 | 要設置第一路模擬量寄存器地址 |
03 20 | 數值 | 要設置的模擬量數值 |
CD 2D | CRC16 |
5.3、
FE 10 00 00 00 0A 14 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 73 15
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10指令 | 寫多路輸出寄存器指令 |
00 00 | 地址 | 輸出的第一路模擬量寄存器地址 |
00 0A | 輸出數量 | 模擬量輸出的數量 |
14 | 字節數 | 設置輸出字節數 |
00 00 ...... 00 00 | 模擬量輸出值 | 第1路模擬量輸出 ...... 第10路模擬量輸出 |
73 15 | CRC16 | 校驗位 |
模擬返回信息:
FE 10 00 00 00 0A 54 01
字段 | 含義 | 備注 |
FE | 設備地址 | |
10 | 10指令 | 寫多路輸出寄存器指令 |
00 00 | 地址 | 要查詢的第一路模擬量寄存器地址 |
00 0A | 輸出數量 | 模擬量輸出的數量 |
54 01 | CRC16 |
