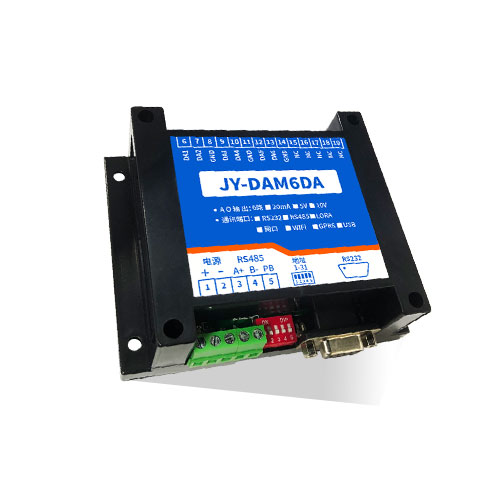

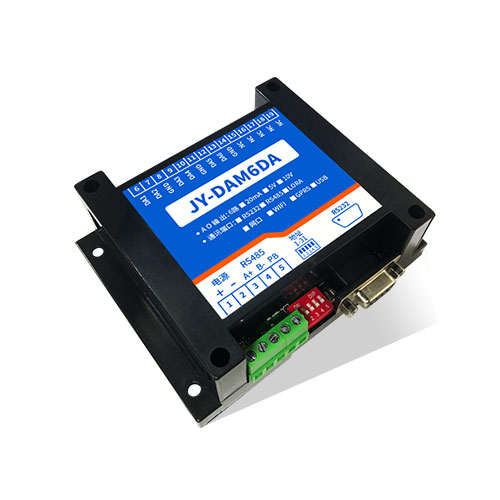

產品特點

DC12-30V寬壓供電;

RS485通訊隔離;

通訊接口支持RS232、RS485;

支持標準modbus協議，同時支持ASCII/RTU格式。

產品功能

6路模擬量輸出;

支持5位尋址地址;

支持波特率：2400.4800.9600.19200.38400.

產品選型

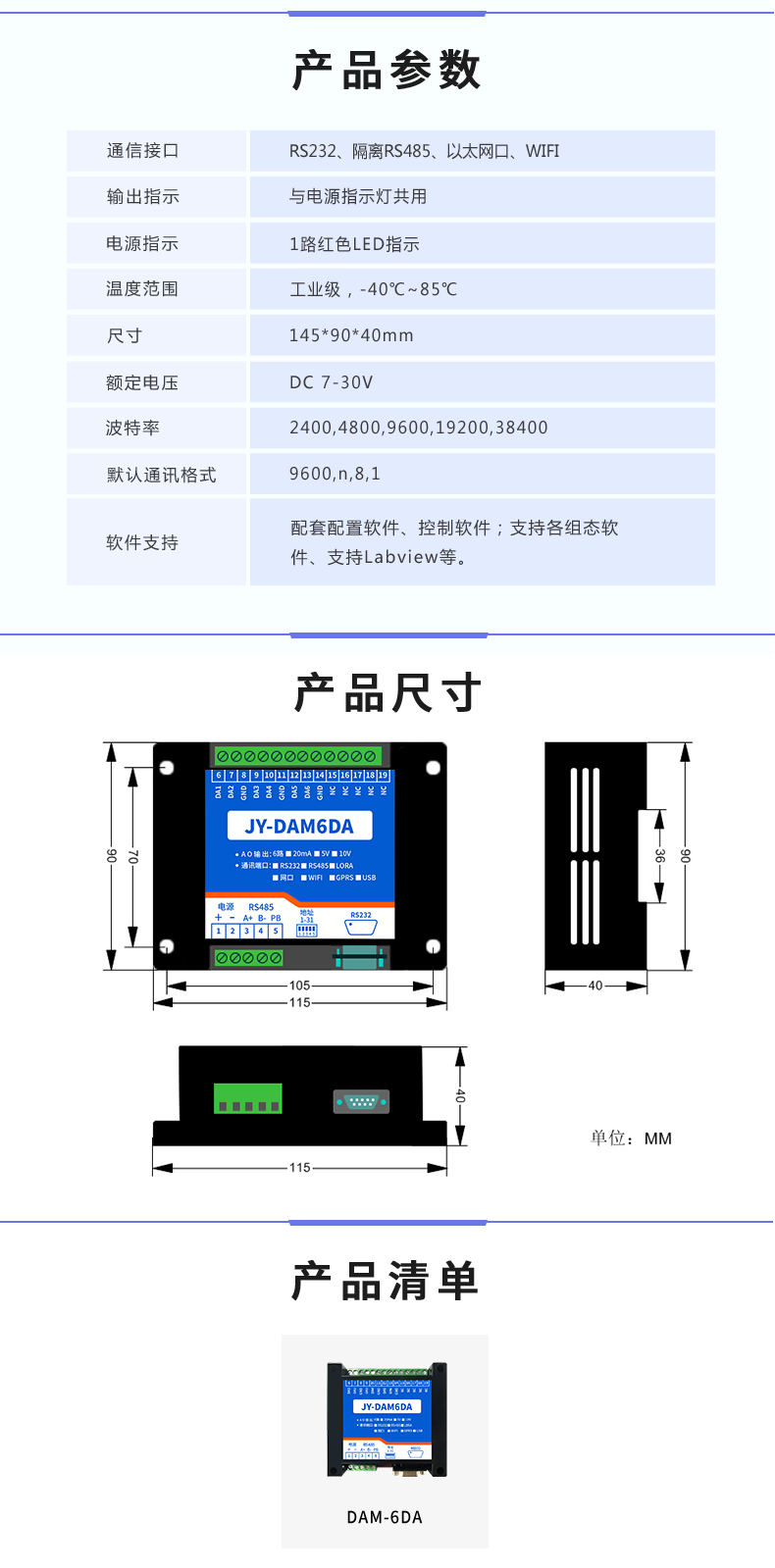

主要參數

通訊接線說明

1、RS232接線方式

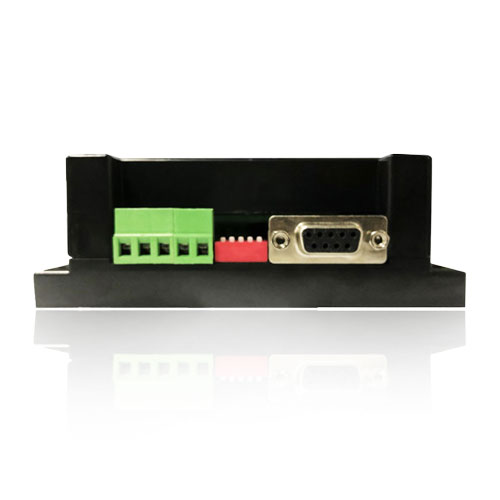

RS232接線為標準DB9母頭接口，為直連線。

2、RS485級聯接線方式

電腦自帶的串口一般是RS232.需要配232-485轉換器(工業環境建議使用有源帶隔離的轉換器)，轉換后RS485為A、B兩線，A接板上A端子，B接板上B端子，485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。

DA1-DA10為信號輸出正，GND為信號輸出地。

設置輸出值與實際值之間的關系是：輸出值=實際值*100.如設置輸出4ma，寫寫入400.

http://www.dianquanka.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar(軟件視頻教程連接)

通訊測試

選擇設備當前串口號，打開串口;

選擇對應的產品型號;

設備地址修改為254.點擊“讀取地址”，軟件底部提示“讀取成功”，讀到的設備地址為“0”，軟件右下方的發送和指令正確，則說明設備與電腦通訊成功。

DAM系列設備地址默認為0.使用廣播地址為254進行通訊，用0無法通訊。

設備地址=撥碼開關地址+偏移地址。

注意：本設備沒有撥碼開關的設備，所以設備地址=偏移地址。

設備正常通訊后，初始設備地址寫入254.然后點擊軟件上方“讀取地址”即可讀到設備的當前地址。

點擊DAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

本控制卡主要為模擬輸入寄存器和光耦輸入寄存器，主要支持以下指令碼：3、4

Modbus寄存器說明

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入) 40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式，第一個字符決定寄存器類型，其余4個字符代表地址。地址1從0開始，如00001對應0000.

②：波特率數值對應表

③：繼電器狀態，通過30002地址可以查詢，也可以通過00001---00002地址來查詢，但控制只能使用00001---00002地址。

30002地址數據長度為16bit。最多可表示16個繼電器。

對應結果如下：

即 寄存器30009數據 的bit8 與寄存器00001的數據一樣。

同理：光耦輸入也是如此。寄存器30003的bit8、bit9 與寄存器10001、10002都對應到指定的硬件上。

寄存器地址按照PLC命名規則，真實地址為去掉最高位，然后減一。

參考資料：http://hi.baidu.com/anyili001/item/573454e6539f60afc10d75c9

指令生成說明

指令可通過“聚英翱翔DAM調試軟件”，勾選調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。

指令列表

指令詳解

1、查詢第一路模擬量輸出

FE 03 00 00 00 01 90 05

模擬返回信息：

FE 03 02 00 00 AC 50

設置第一路模擬量輸出

設置輸出值與實際值的關系：輸出值=實際值*100

FE 06 00 00 01 90 9C 39

模擬返回信息：

FE 06 00 00 01 90 9C 39

3、設置多路模擬量輸出

FE 10 00 00 00 0A 14 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 73 15

模擬返回信息：

FE 10 00 00 00 0A 54 01
