首頁 > 產品中心 > 傳感器 > 電流電壓變送器

AC0303-100A 工業級電參數采集模塊

隔離防雷防浪涌 | 高精度±0.2% | 多種通訊方式可選 | 多種電參數可測

工業級電壓電流采集，高精度士0.2%、隔離防雷防浪涌，電壓/電流/有功功率/視在功率/功率因數等多種電參數可測，Modbus Rtu協議，RS485/網口/WiFi/GPRS/LORA多種通訊方式可選，設備可連接聚英云平臺

型號：AC0303-100A 供電說明：DC 7-30V 測量范圍：0-500V/0~10A; 0~30A; 0... 通訊協議：Modbus RTU /TCP ASCll 安裝方式：標準DIN導軌安裝或者螺絲固定

一、產品特點

?DC7-30V寬壓供電;AC220V;AC380V

?電源接口采用防反接、自恢復保險、瞬態抑制二極管多重保護

?通訊接口支持2路RS485，其中一路帶光電隔離;

?同時支持多種協議，Modbus RTU/TCP/ASCLL協議;

?通信波特率：2400,4800,9600,19200,38400,115200(可以通過軟件修改，默認9600);

?3路交流電壓采集;3路交流電流采集(需配電流互感器)。

?有功功率，無功功率，視在功率，功率因數累積電量，頻率等電參數輸出。

二、產品功能

?3路交流電壓采集;

?3路交流電流采集;

?用電量統計;

?功率因數計算;

?有功功率、無功功率、視在功率顯示：

?支持波特率：2400,4800,9600,19200,38400,115200(可以通過軟件修改，默認9600);

三、版本說明

型號

modbus

RS485

交流電壓

交流電流

DAMAC0303-485

●

●

3

3

DAMAC0606-485

●

●

6

6


四、主要參數

參數

說明

數據接口

RS485

額定電壓

DC7-30V寬壓供電；AC220V；AC380V

電源指示

1路紅色LED指示，通電常亮

通訊指示

1路紅色LED，通訊時閃爍

信號輸入指示

紅色LED指示，輸入常亮

交流電壓

0~500V

交流電流

0~10A；0~30A；0~100A

采集精度

±0.5%

溫度范圍

工業級，-40℃～85℃

尺寸

145*94*41mm

重量

150g

默認通訊格式

9600,n,8,1

通訊協議

Modbus RTU/TCP/ASCLL

波特率

2400,4800,9600,19200,38400，115200

軟件支持

配套配置軟件、控制軟件；
支持各家組態軟件；
支持Labviewd等

安裝方式

標準DIN導軌安裝或者螺絲固定


五、接口說明

聚英電壓電流采集模塊接口說明

圖片上分別為外接互感器和板載互感器兩種

1、引腳說明

功能

序號

引腳

說明

供電DC 7-30V

1

VIN

電源正極

2

GND

電源負極

通訊接口

3

A+

485 A+接線引腳

4

B-

485 B-接線引腳

5

A+

隔離485 A+接線引腳

6

B-

隔離485 B-接線引腳

7

PB

隔離485屏蔽線

外部互感器接線口

8

互感器1

第1路互感器輸入，不分線序

9

12

互感器2

第2路互感器輸入，不分線序

13

16

互感器3

第3路互感器輸入，不分線序

17

交流電壓采集接線口

31

電壓1

第1路電壓輸入，不分線序

30

29

電壓2

第2路電壓輸入，不分線序

28

27

電壓3

第3路電壓輸入，不分線序

26



交流采集1

交流采集1

需按照交流方向串入互感器中



交流采集2

交流采集2

需按照交流方向串入互感器中



交流采集3

交流采集3

需按照交流方向串入互感器中


六、通訊接線說明

1、RS485級聯接線方式

聚英電壓電流采集模塊RS485接線方式圖

電腦自帶的串口一般是RS232，需要配232-485轉換器(工業環境建議使用有源帶隔離的轉換器)，轉換后RS485為A、B兩線，A接板上A端子，B接板上B端子，485屏蔽可以接GND。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。

2、USB轉485接線

聚英電壓電流采集模塊 USB轉485接線

七、測試軟件說明

1、軟件下載

軟件下載鏈接地址：http://www.dianquanka.cn.cn/software/software/聚英翱翔DAM調試軟件使用教程.rar

2、軟件界面


聚英DAM調試軟件界面

工具欄

說明

通訊設置

l 串口/網絡通訊方式選擇；

l 端口號/TCP地址選擇；

l 設置AI/DI/DO讀取刷新時間。

DO控制

l 操作DO通道；

l 選擇DO模式；

l 設置動作時間。

DI輸入

l 查看DI輸入狀態；

l 讀取DI狀態生成查詢指令；

l 設置DI/DO通道名稱。

模擬量輸入

l 顯示4-20ma/0-10v/0-5v實時數據/曲線；

l 顯示PT100/K型熱電偶/DS18B20溫度數據/曲線；

l 顯示實時采集時間；

l 設置AI/溫度通道名稱；

l 設置AI通道量程轉換及顯示單位；

l 手動導出excel表格數據；

l 手動保存數據曲線。

模擬量輸出

l 設置AO輸出；

l 生成AO多通道輸出指令。

配置參數

l 顯示當前設備AI/DI/DO通道數量信息；

l 設置波特率；

l 設置偏移地址；

l 設置工作模式；

l 設置AI/DI/DO自動回傳；

l 設置DO掉電記憶。

指令區域

l 生成AI/DI/DO/AO/參數設置等指令。

調試區域

l 用戶自定義發送指令測試。

3、通訊測試

①　選擇設備當前串口號(IP地址填寫IP);

②　選擇默認波特率9600;

③　打開端口：

④　右側有接收指令，可控制繼電器即通訊成功。

JYDAM調試軟件通訊測試

4、模擬量數據輸入說明

①　選擇模擬量輸入;

②　下方可以直接查看數據大小和實時曲線。

JYDAM調試軟件 模擬量輸入

AI1

實際電壓1

AI7

有功功率

AI2

實際電壓2

AI8

無功功率

AI3

實際電壓3

AI9

視在功率

AI4

實際電流1

AI10

功率因數

AI5

實際電流2

AI11

累積電量（W.h）

AI6

實際電流3

AI12

頻率

八、參數及工作模式配置

1、設備地址

1.1、設備地址的介紹

DAM系列設備地址默認為1，使用廣播地址為254進行通訊，用0無法通訊。

設備地址=偏移地址。

1.2、設備地址的讀取

設備正常通訊后，初始設備地址寫入254，然后點擊軟件上方“配置參數”即可讀到設備的當前地址。


1.3、偏移地址的設定與讀取

點擊JYDAM調試軟件下方偏移地址后邊的“讀取”或“設置”來對設備的偏移地址進行讀取或設置。


2、波特率的讀取與設置

點擊下方波特率設置欄的“讀取”和“設置”就可以分別讀取和設置波特率和地址，操作后需要重啟設備和修改電腦串口設置。


九、開發資料說明

1、通訊協議說明

本產品支持標準modbus指令，有關詳細的指令生成與解析方式，可根據本文中的寄存器表結合參考《MODBUS協議中文版》 即可。

Modbus協議說明書下載鏈接地址：

http://www.dianquanka.cn.cn/software/software/Modbus%20POLL軟件及使用教程.rar

2、Modbus寄存器說明

線圈寄存器地址表：

寄存器名稱


數據類型

寄存器地址

說明

模擬量輸入

交流電壓1

模擬量

4號指令

u16

40001











真實值= 讀取值/100

22015代表220.15

交流電壓2

u16

40002

交流電壓3

u16

40003

交流電流1

u16

40004

交流電流2

u16

40005

交流電流3

u16

40006

有功功率

u16

40007

真實值=讀取值

無功功率

u16

40008

真實值=讀取值

視在功率

u16

40009

真實值=讀取值

功率因數

u16

40010

真實值=讀取值/1000；854代表0.854

累積電量

u16

40011

真實值=讀取值 單位W.h

頻率

u16

40012

50代表50Hz；60代表60Hz

交流電壓1

FloatABCD

40051



















Float 類型數據，字節順序ABCD

真實值 = 讀取值

交流電壓2

FloatABCD

40053

交流電壓3

FloatABCD

40055

交流電流1

FloatABCD

40057

交流電流2

FloatABCD

40059

交流電流3

FloatABCD

40061

有功功率

FloatABCD

40063

無功功率

FloatABCD

40065

視在功率

FloatABCD

40067

功率因數

FloatABCD

40069

累積電量

FloatABCD

40071

頻率

FloatABCD

40073

配置參數

修正系數1













保持

寄存器



floatABCD

30101

第1路輸入電壓=采集值*修正系數1

修正系數2

floatABCD

30103

第2路輸入電壓=采集值*修正系數2

修正系數3

floatABCD

30105

第3路輸入電壓=采集值*修正系數3

修正系數4

floatABCD

30107

第1路輸入電流=采集值*修正系數7

修正系數5

floatABCD

30109

第2路輸入電流=采集值*修正系數8

修正系數6

floatABCD

30111

第3路輸入電流=采集值*修正系數9

通信波特率

u16

31001

見下表波特率數值對應表，默認為0，支持0-6，該寄存器決定RS485的通信波特率

通信波特率2

u16

31002

見下表波特率數值對應表，默認為0，支持0-6，該寄存器決定隔離RS485的通信波特率

偏移地址

u16

31003

設備地址=偏移地址

電流采集電阻

如不用無需配置

u16

31004

0： 100Ω

1： 50Ω

2:  20Ω

3:  10Ω

電流匝數比

如不用無需配置

u16

31005

0： 1000:1

1： 500:1

2： 300:1

3:  100:1

工作模式

如不用無需配置


u16

31006

0： 三相采集

1： 單相采集

備注：

①：Modbus設備指令支持下列Modbus地址：

00001至09999是離散輸出(線圈)

10001至19999是離散輸入(觸點)

30001至39999是輸入寄存器(通常是模擬量輸入)

40001至49999是保持寄存器(通常存儲設備配置信息)

采用5位碼格式，第一個字符決定寄存器類型，其余4個字符代表地址。地址1從0開始，如00001對應0000。

②：波特率數值對應表

數值

波特率

0

9600

1

2400

2

4800

3

9600

4

19200

5

38400

6

115200

3、指令生成說明

指令可通過“聚英翱翔DAM調試軟件”，勾選調試信息來獲取。

指令生成說明：對于下表中沒有的指令，用戶可以自己根據modbus協議生成，對于繼電器線圈的讀寫，實際就是對modbus寄存器中的線圈寄存器的讀寫，上文中已經說明了繼電器寄存器的地址，用戶只需生成對寄存器操作的讀寫指令即可。例如讀或者寫繼電器1的狀態，實際上是對繼電器1對應的線圈寄存器00001的讀寫操作。



4、指令詳解

4.1、模擬量查詢

查詢第一路交流電壓

獲取到的模擬量數據與實際輸入值之間的關系為：實際值=返回值*0.01

發送碼：FE 04 00 00 00 01 25 C5

字段

含義

備注

FE

設備地址


04

04指令

查詢輸入寄存器指令

00 00

起始地址

要查詢的第一路模擬量寄存器地址

00 01

查詢數量

要查詢的模擬量數量

25 C5

CRC16


模擬返回信息：

返回碼：FE 04 02 00 00 AD 24

字段

含義

備注

FE

設備地址


04

04指令

返回指令：如果查詢錯誤，返回0x82

02

字節數

返回狀態信息的所有字節數

00 00

查詢的AD字

0x56FA，即十進制22266，為查詢的模擬量AD字的值,實際值是222.66

AD 24

CRC16


查詢1~12路模擬量

發送碼：FE 04 00 00 00 0C E4 00

字段

含義

備注

FE

設備地址


04

04指令

查詢輸入寄存器指令

00 00

起始地址

要查詢的模擬量寄存器地址

00 0C

查詢數量

要查詢的模擬量數量

E4 00

CRC16


模擬返回信息：

返回碼：FE 04 18 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 81 60

字段

含義

備注

FE

設備地址


04

04指令

返回指令：如果查詢錯誤，返回0x82

18

字節數

返回狀態信息的所有字節數

00 00


交流電壓1   真實值= 讀取值/100

00 00


交流電壓2   真實值= 讀取值/100

00 00


交流電壓3   真實值= 讀取值/100

00 00


交流電流1   真實值= 讀取值/100

00 00


交流電流2   真實值= 讀取值/100

00 00


交流電流3   真實值= 讀取值/100

00 00


有功功率    真實值=讀取值

00 00


無功功率    真實值=讀取值

00 00


視在功率    真實值=讀取值

00 00


功率因數    真實值=讀取值/1000；854代表0.854

00 00


累積電量    真實值=讀取值 單位W.h

00 00


頻率        50代表50Hz；60代表60Hz

81 60

CRC16


查詢累積電量(float類型)

發送碼：FE 04 00 46 00 02 84 11

字段

含義

備注

FE

設備地址


04

04指令

查詢輸入寄存器指令

00 46

起始地址

要查詢累積電量（float類型）的寄存器地址

00 02

查詢數量

要查詢的模擬量數量

84 11

CRC16


模擬返回信息：

返回碼：FE 04 04 47 BF 68 00 FE 1B

字段

含義

備注

FE

設備地址


04

04指令

查詢輸入寄存器指令

00 46

起始地址

要查詢累積電量（float類型）的寄存器地址

00 02

查詢數量

要查詢的模擬量數量

84 11

CRC16


4.2、配置修正系數

配置修正系數1(float類型)

發送碼：FE 10 00 64 00 02 04 3F 99 99 9A F1 63

字段

含義

備注

FE

設備地址


10

10指令

寫多個寄存器的功能碼

00 64

起始地址

配置的寄存器起始地址

00 02

查詢數量

要配置的數量

04

字節數量

數據字節數量

3F 99 99 9A

數據

3F 99 99 9A代表1.2，即修正系數1為1.2

第1路輸入電壓=采集值*1.2；

如第一路采集值為200，則最終第一路輸入的電壓=200*1.2=240

F1 63

CRC16


模擬返回信息：

返回碼：FE 10 00 64 00 02 14 18

字段

含義

備注

FE

設備地址


10

10指令

寫多個寄存器的功能碼

00 64

起始地址

配置的寄存器起始地址

00 02

查詢數量

要配置的數量

14 18

CRC16


十、常見問題與解決方法

1、電量顯示為負數，功率不顯示

將互感器線圈的線，調換方向穿入，此問題由電流方向錯誤引起的

2、電壓電流數據不能讀取

讀取地址是否讀到的是實際設備地址，調試信息欄內是否有返回指令，返回指令是否正確，如果讀取地址失敗，沒有返回指令或返回指令異常，檢查通訊線和通訊轉換器

3、485總線上掛有多個設備時，每個設備地址不能一樣，不能使用廣播地址254來進行通訊。

廣播地址在總線上只有一個設備時可以使用，大于1個設備時請以撥碼開關區分地址來控制，否則會因?yàn)槟K在通信數據的判斷不同步上導致指令無法正確執行。

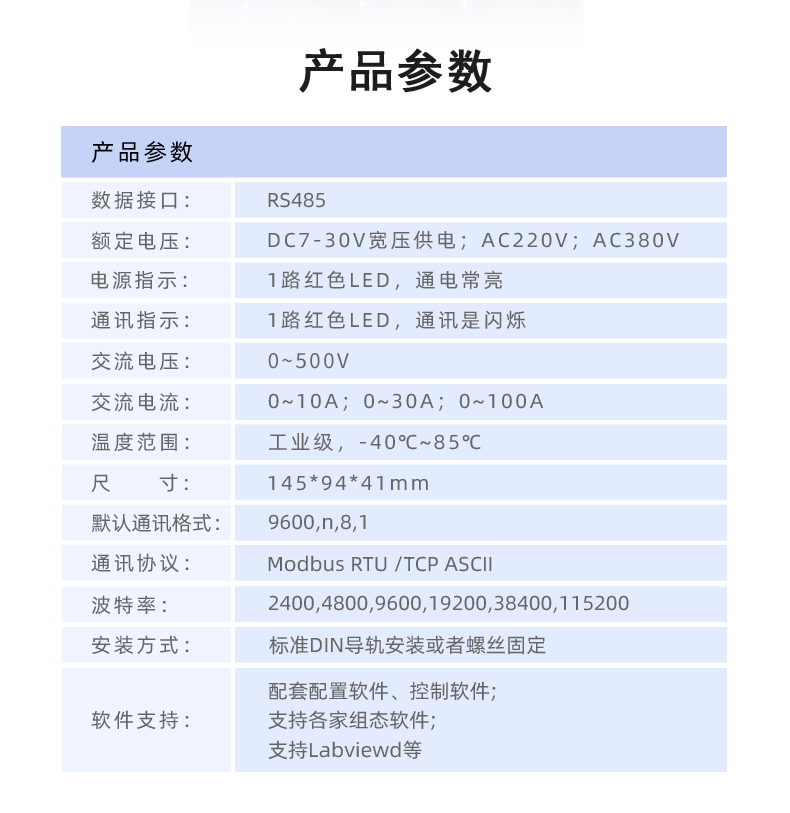

電流電壓采集模塊參數

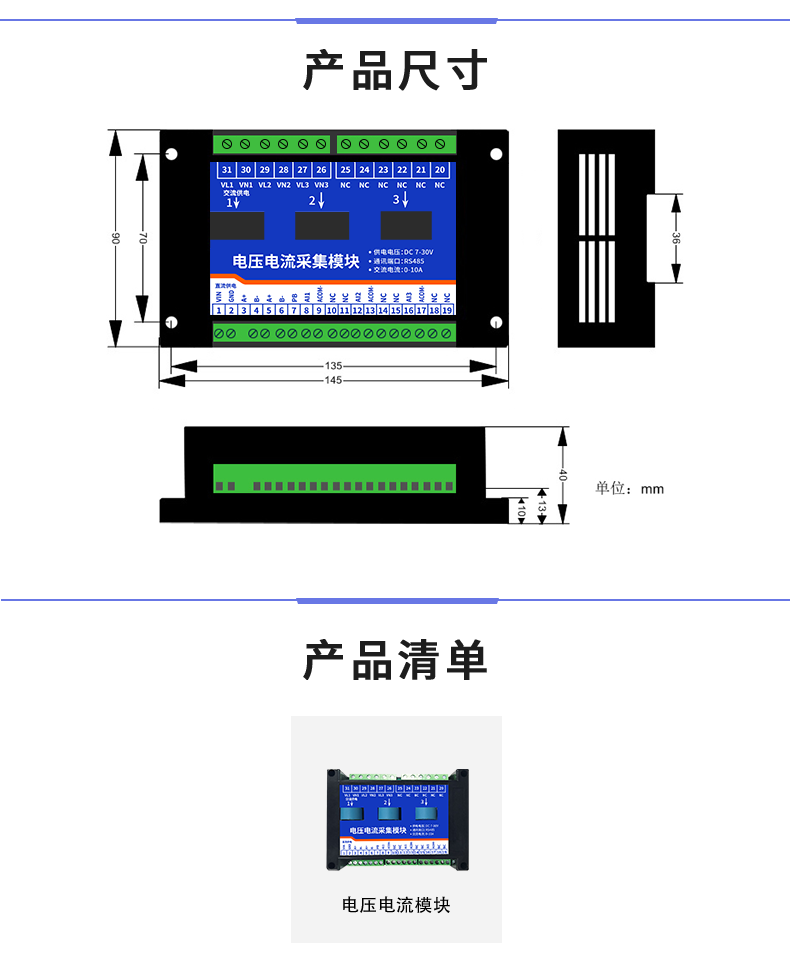

電流電壓采集模塊尺寸
